신제품
새로운 3 시리즈 MDO 및 4 시리즈 MSO 소개
200MHz – 1.5GHz • 채널 4개 또는 6개

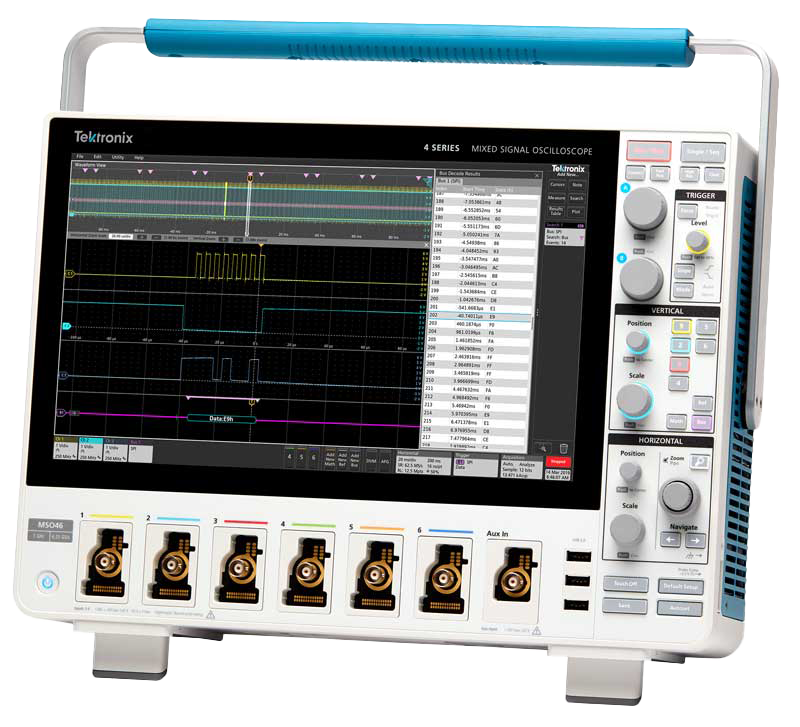

4 시리즈 MSO
혼합 신호 오실로스코프
200MHz – 1.5GHz • 채널 4개 또는 6개
더 넓은 디스플레이, 더 많은 신호, 더 높은 해상도와 고급 기능을 갖춘 새롭고 직관적인 4 시리즈 MSO를 소개합니다. 모든 엔지니어가 매일 사용할 수 있도록 만들어진 제품입니다.
- 동급 최대 크기의 13.3인치 HD(1920x1080) 정전식 터치 디스플레이
- 최대 6개의 FlexChannel® 입력
- 12비트의 수직 해상도, 고해상도 모드에서는 최대 16비트
- 내장 임의 발생기(옵션)
- 20여 가지의 시리얼 버스 프로토콜 지원

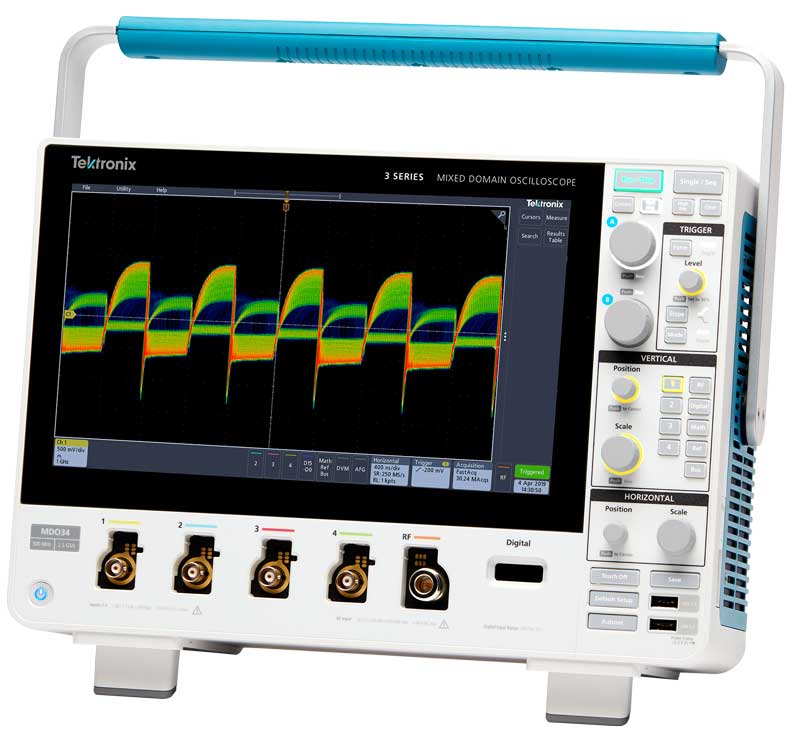

3 시리즈 MDO
혼합 도메인 오실로스코프
100MHz – 1GHz • 채널 2개 또는 4개
스펙트럼 분석기(옵션)가 내장된 RF 측정 기능을 비롯해 수상 경력에 빛나는 사용자 인터페이스와 동급 최대 크기의 HD 디스플레이, 다양한 기능을 갖춘 새롭고 직관적인 3 시리즈 MDO 스코프를 소개합니다. 작업 공간을 더 많이 차지하지도 않습니다.
- 동급 최대 크기의 11.6인치 HD(1920x1080) 정전식 터치 디스플레이
- 혼합 신호 분석용 디지털 채널 16개(옵션)
- 1GHz 또는 3GHz 버전에서 사용 가능한 내장 스펙트럼 분석기
- 내장 임의 발생기(옵션)
- 광범위한 시리얼 버스 디코딩 및 트리거링 옵션
- 벤치에서 차지하는 깊이 6인치 미만

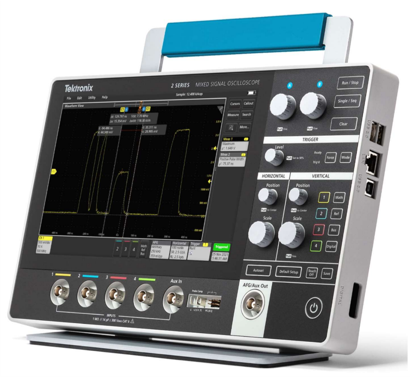

| 기능 |  2 시리즈 MSO |
3 시리즈 MDO |
 4 시리즈 MSO |
 5 시리즈 MSO |
 6 시리즈 MSO |
 7 시리즈 DPO |
|---|---|---|---|---|---|---|
| Bandwidth | 70MHz, 100MHz, 200MHz, 350MHz, 500MHz |
100MHz, 200MHz, 350MHz, 500MHz, 1GHz |
200MHz, 350MHz, 500MHz, 1GHz, 1.5GHz |
350MHz, 500MHz, 1GHz, 2GHz |
1GHz, 2.5GHz, 4GHz, 6GHz, 8GHz |
8 GHz, 10 GHz, 13 GHz, 6 GHz, 20 GHz, 25 GHz |
| Analog Channels | 2 또는 4 | 2 또는 4 | 4개 또는 6개 | 4, 6 또는 8 | 4 | 4 |
| 디지털 채널 1 | 16개 | 16개 | 최대 48개 | Up to 64 | 최대 32개 | - |
| 샘플 속도 (모든 채널) |
1.25 GS/s 전체채널, 2.5 GS/s 1/2채널 인터리브 | 최대 5GS/s | 6.25GS/s | 6.25GS/s | 25GS/s | 최대 125GS/s |
| 수직 해상도 | 8비트 | 8비트 | 12비트 | 12비트 | 12비트 | 10비트 |
| Display | 10.1-inch LCD(1280 x 800) 정전식 터치 |
11.6인치 HD(1920x1080) 정전식 터치 |
13.3인치 HD(1920x1080) 정전식 터치 |
15.6인치 HD(1920x1080) 정전식 터치 |
15.6인치 HD(1920x1080) 정전식 터치 |
15.6인치 HD(1920x1080) 정전식 터치 |
| 레코드 길이 | 10M | 10M | 31.25M 62.5M 1 |
62.5M 125M 1 |
62.5M 125M 포인트1 250M 1 |
500M 옵션 1G / 2G |
| FastFrameTM 세그먼트화된 메모리 | - | - | 예 | 예 | 예 | 예 |
| 임의 함수 발생기 1 | 50MHz | 50MHz | 50MHz | 50MHz | 50MHz | 100MHz |
| 스펙트럼 분석 | - | 1GHz 또는 3GHz 스펙트럼 분석 1 | 최대 장비 대역폭의 스펙트럼 보기 1 | 최대 장비 대역폭의 스펙트럼 보기 | 최대 장비 대역폭의 스펙트럼 보기 | SignalVu-PC 기반 고급 벡터 신호 분석 지원 |
| 지원되는 시리얼 프로토콜 1 | I2C, SPI, RS-232/422/485/UART, CAN, CAN FD, LIN, and SENT |
I2C, SPI RS-232/422/485/UART CAN, CAN FD, LIN, FlexRay MIL-STD-1553 ARINC-429 I2S, LJ, RJ, TDM USB2.0(LS, FS, HS) |
I2C, SPI RS-232/422/485/UART CAN, CAN FD, LIN, FlexRay MIL-STD-1553 ARINC-429 I2S, LJ, RJ, TDM USB2.0(LS, FS, HS) 10BASE-T, 100BASE-TX SENT SPMI I3C |
I2C, SPI RS-232/422/485/UART CAN, CAN FD, LIN, FlexRay MIL-STD-1553 ARINC-429 I2S, LJ, RJ, TDM USB2.0(LS, FS, HS) 10BASE-T, 100BASE-TX SENT SPMI I3C |
I2C, SPI RS-232/422/485/UART CAN, CAN FD, LIN, FlexRay MIL-STD-1553 ARINC-429 I2S, LJ, RJ, TDM USB2.0(LS, FS, HS) 10BASE-T, 100BASE-TX SENT SPMI I3C |
PCIe, USB, DisplayPort, DDR, LPDDR, MIPI 등 다양한 프로토콜 트리거/디코드 |
| 자동화된 적합성 테스트 1 | 자동차 이더넷 10/100/1000BASE-T USB2.0 |
자동차 이더넷 10/100/1000BASE-T USB2.0 2.5/5GBASE-T 10GBASE-T MIPI D-PHY DDR/LPDDR3 |
PCIe, USB, DisplayPort, HDMI, DDR, LPDDR, MIPI 자동화 컴플라이언스 SW 제공 |
|||
| 고급 분석 1 | 전력 분석 | 전력 분석 | 고급 전력 분석 고급 지터 및 아이 분석 파워 레일 측정 |
고급 전력 분석 고급 지터 및 아이 분석 파워 레일 측정 DDR3/LPDDR3 디버그 및 분석 |
고급 지터/ 아이 분석(옵션 7-DJA), 신호 무결성 모델링 SIM/SIMA 지원 |
|
| Windows 운영 체제 1 | - | - | 옵션 | 옵션 | 임베디드 Linux 기본 / 옵션으로 Windows 10 SSD 선택 가능 |
