6 시리즈 B MSO 혼합 신호 오실로스코프

1GHz부터 최대 10GHz까지 업그레이드 가능한 대역폭으로 고속 설계의 문제를 해결하고 유효성을 검증할 수 있습니다. 낮은 노이즈와 최대 50GS/s의 샘플링 속도로 정확한 측정 결과를 얻을 수 있습니다. 6/8채널 모델을 갖춘 설계에 대해 자세히 알아보십시오.

대역폭

최대 10 GHz

샘플링 속도

최대 50 GS/s

레코드 길이

최대 1 G

수직 해상도

12 비트

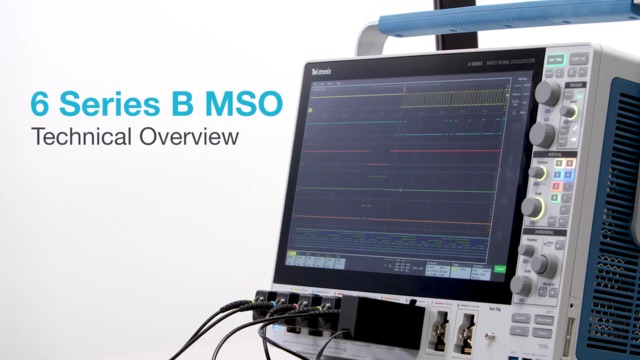

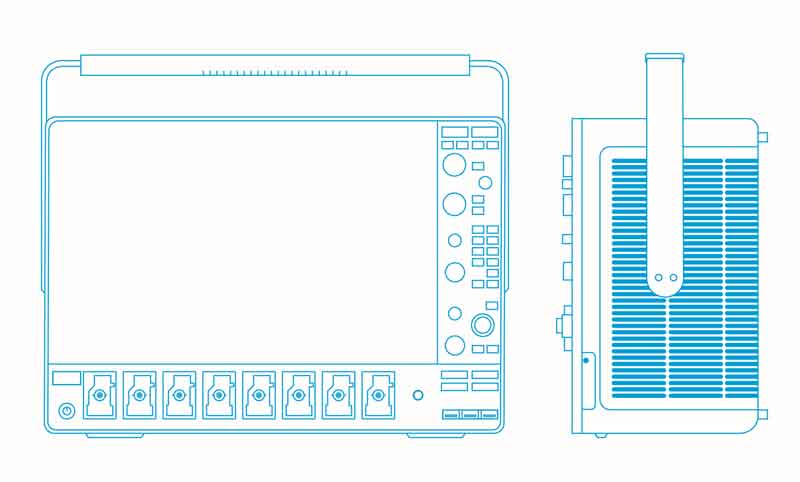

6 시리즈 B MSO

6 시리즈 B 알아보기

성능 사양

  1. 성능 사양
  2. 유용성에 대한 새로운 표준
  3. 내장 측정/분석 기능
  4. 고속 클럭 및 데이터 처리
  5. 다중 채널 스펙트럼 분석
  6. 3V 파워 레일에서 3상 드라이브까지

최저 노이즈. 자세한 정보.

이전에는 볼 수 없었던 신호 정보를 확인할 수 있습니다.

  • 새로운 TEK061 프런트엔드 ASIC를 통해 입력 노이즈를 최소화할 수 있음
  • 5GHz에서 12비트의 해상도, 200MHz에서 최대 16비트 해상도 제공
  • 1mV/div, 1GHz일 때 노이즈 < 55µV
  • 50mV/div, 10GHz일 때 노이즈 < 1.25mV

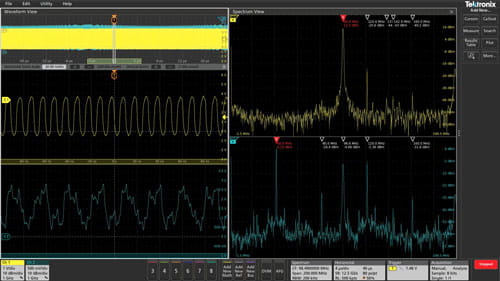

동기화된 다중 채널 스펙트럼 분석

4개, 6개 또는 8개의 스펙트럼 분석을 확인할 수 있습니다. 병렬로 시간 도메인 신호 처리 기능을 사용하는 하드웨어 디지털 다운컨버터(DDC)에서 흥미로운 기능을 제공합니다.

  • 아날로그 채널을 파형이나 스펙트럼으로 또는 두 가지로 모두 볼 수 있음
  • RF 주파수 또는 진폭 변경 시 도표 작성 및 트리거링
  • 스펙트럼과 시간 도메인 파형이 동기화되어 RF 및 시간 도메인 이벤트의 상관관계를 파악할 수 있음
  • 중심 주파수와 RBW 등의 스펙트럼 제어 기능이 시간 도메인 제어 성능과 완전히 독립적으로 작동

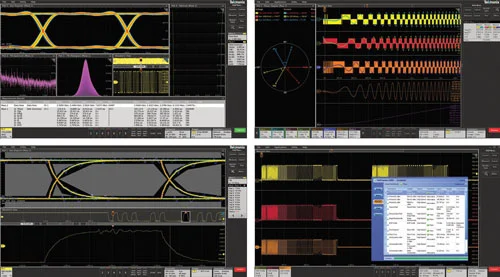

고급 분석 기능 간소화

GHz 클럭 및 직렬 버스에서 간편하게 지터 특징을 지정할 수 있습니다. 측정 기능이 통합되어 통계 정보를 일상 작업의 도구 키트로 가져올 수 있습니다. 동일한 간편 Drag & Drop 작업을 사용해 고급/일상 측정 기능을 추가할 수 있습니다.

  • Automated Measurements and Trend Analysis
  • 스펙트럼 뷰에서 다중 채널 스펙트럼 분석 동기화
  • 고급 지터 분석
  • Advanced Power Analysis
  • 파워 레일 측정
  • Memory Analysis and Debug
  • High-speed Serial Compliance
  • 5G NR 신호 분석

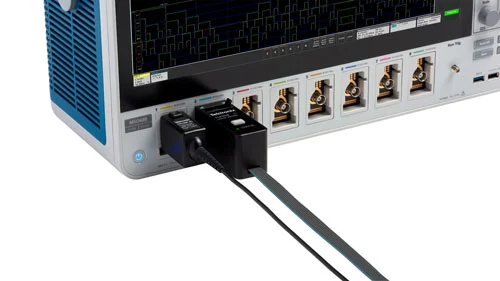

프로브 팁에서 시작되는 충실도

각 4, 6, 8개의 FlexChannel® 입력 채널에서 1GHz의 프로브를 사용하여 회로를 찾아볼 수 있습니다. 고성능 싱글 엔드 액티브 프로브 또는 디퍼런셜 프로브를 연결하거나, TriMode 프로브를 사용하여 한 번에 두 작업을 모두 실행할 수 있습니다. FlexChannel 입력에 TLP058 로직 프로브를 연결할 경우, 디지털 채널 8개로 확장할 수 있어 시스템의 가시성을 확장할 수 있습니다.

  • 1MΩ 및 50Ω의 입력 터미네이션 내장
  • 각 입력에 대해 1GHz 저부하 패시브 프로브 포함
  • 디퍼런셜, 전류, 파워 레일 프로브 및 광학적 Isolation 프로브용 채널당 프로브 전력이 10W인 TekVPI 프로브
  • TDP7700 시리즈 4, 6, 8, 10GHz TriMode 프로브 -- 고속 통신 충전용으로 적합

완료하십시오

필요할 때 필요한 기간 동안만 기능을 추가하십시오. 통합된 클라우드 기반 작업 공간에서 데이터를 즉시 공유하십시오. 작업을 빠르게 완료하기 위한 모든 것을 제공합니다.

  • 포괄적인 분석 옵션 및 업그레이드
  • 애플리케이션 번들이 상당한 비용 절감을 제공합니다
  • 원 버튼 클라우드 스토리지를 통해 데이터를 원활히 공유하십시오
  • 스코프 없이 PC에서 파형 데이터를 분석하십시오

사양 개요

  • 입력 채널

    FlexChannel 입력 4개, 6개 또는 8개.
    각 FlexChannel은 TLP0581 프로브를 통해 아날로그 신호 입력 1개 또는 디지털 로직 입력 8개 제공

    대역폭1

    1, 2.5, 4, 6, 8, 10GHz

    샘플링 속도

    2개의 아날로그 채널에서 50GS/s
    4개의 아날로그 채널에서 25GS/s
    4개 미만의 아날로그 채널에서 12.5GS/s

    레코드 길이1

    4채널에서 최대 1G 포인트
    4채널 이상에서 최대 500M 포인트

  • 신호 발생기1

    13 표준 파형 유형 + 임의

    디지털 전압계2

    4자리

    트리거 주파수 카운터2

    8자리

    디스플레이

    15.6인치(385mm)
    TFT 컬러 HD(1920 x 1080) 해상도 정전식(다중 터치) 터치스크린
    1 - 옵션이며 업그레이드 가능
    2 - 제품 등록 시 무료

2023년 11월 펌웨어 출시로 새로운 기능과 옵션 지원

모든 장비에서 업그레이드

  • 새로운 측정 주석에 기준 레벨, 최상위/기본 레벨, 시작/종료 포인트 등이 표시됩니다.
  • 새로운 추적 파일에 프로그래밍 인터페이스로 전송된 명령이 기록됩니다.

고급 분석 옵션이 있는 장비의 업그레이드

  • 고급 전력 측정 및 분석(PWR) 기능이 있는 장비는 임피던스 측정에 위상 응답, Tg 및 Q(Tg) 플롯이 추가되고, 디퍼런셜 프로브 및 보드 플롯에 대한 위상 래핑이 지원됩니다.
  • 폭넓은 밴드갭 이중 펄스 테스트(WBG-DPT) 기능이 있는 장비는 스위칭 및 타이밍 분석의 수준 결정이 향상됩니다.
  • 인버터, 모터 및 드라이브 분석(IMDA) 고조파 기능이 있는 장비에는 TDD 측정, THD-R 및 THD-F 획득 추이 도표와 IEEE519-2022 지원이 추가됩니다. IMDA-DQ0이 탑재된 장비는 리졸버를 완전하게 지원합니다. IMDA-MECH가 탑재된 장비는 향상된 QEI 지원을 받습니다.
  • 고급 지터 분석(DJA) 기능이 있는 장비는 아이 다이어그램 마스크 테스트가 개선됩니다.
  • NFC 무선 프로토콜 디코딩 및 검색(RFNFC) 기능이 있는 장비는 ISO/IEC 14443B 및 FeliCa 표준에 대한 지원이 추가됩니다.
  • I3C 디코딩 및 트리거링(SRI3C) 기능이 있는 장비는 검색 및 트리거링 기능이 향상됩니다.

Windows를 실행하지 않는 장비에서 업그레이드

  • e*Scope 비밀번호 인증.

업데이트된 PC 소프트웨어

  • TekScope 파형 분석 소프트웨어는 이제 위에 나열된 많은 새로운 기능과 옵션을 통합합니다.

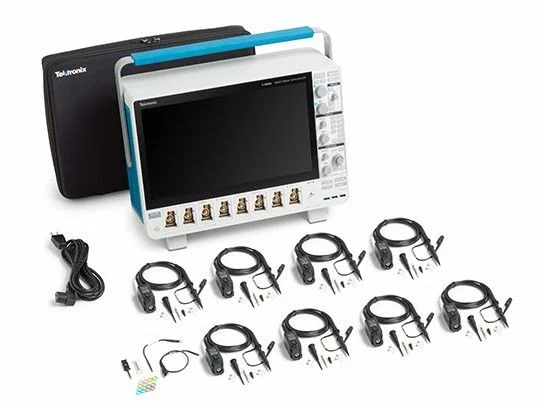

제품 구성 (What's in the box?)

  • 채널별로 TPP1000 1GHz, low-C 패시브 프로브 1개(액세서리 포함)
  • 액세서리 주머니가 포함된 전면 덮개
  • 전원 코드
  • Printed Installation Manual covers safety and basic operation
  • 포괄적인 내장 온라인 도움말
  • Certificate of traceability
  • 장비 및 포함된 프로브에 대해 1년 보증

Models

모델 아날로그 대역폭 샘플링 속도 레코드 길이 아날로그 채널 디지털 채널 함수 발생기 출력
MSO66B 1 GHz - 10 GHz Up to 50 GS/s 62.5 M - 1 G 6 최대 48(옵션) 1(optional)
MSO68B 1 GHz - 10 GHz Up to 50 GS/s 62.5 M - 1 G 8 최대 64(옵션) 1(optional)
MSO64B 1 GHz - 10 GHz Up to 50 GS/s 62.5 M - 1 G 4 최대 32(옵션) 1(optional)
모델 아날로그 대역폭 샘플링 속도 레코드 길이 아날로그 채널 디지털 채널 함수 발생기 출력
MSO66B 1 GHz - 10 GHz Up to 50 GS/s 62.5 M - 1 G 6 최대 48(옵션) 1(optional)
MSO68B 1 GHz - 10 GHz Up to 50 GS/s 62.5 M - 1 G 8 최대 64(옵션) 1(optional)
MSO64B 1 GHz - 10 GHz Up to 50 GS/s 62.5 M - 1 G 4 최대 32(옵션) 1(optional)
...
