4 시리즈 B MSO 혼합 신호 오실로스코프

다재다능한 4 시리즈 B MSO는 까다로운 설계 문제를 해결할 수 있는 성능과 사용자의 기대에 부합하는 방사용자 인터페이스를 제공합니다. 새롭게 업그레이드된 프로세서 시스템을 통해 더 빠르고 정확한 측정 결과를 제공하며, 보다 폭 넓은 분석 도구를 제공합니다.

BANDWIDTH

최대 1.5 GHz

레코드 길이

최대 62.5M

ANALOG CHANNELS

4 또는 6

수직 해상도

12비트

4 시리즈 B MSO

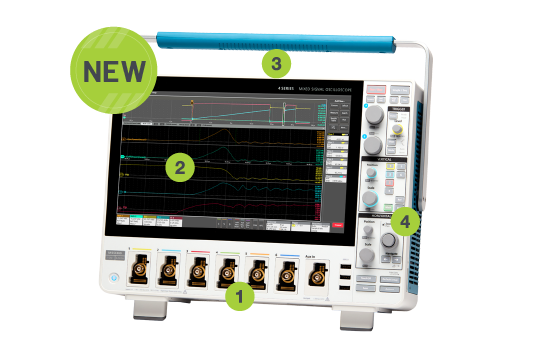

4 시리즈 B의 새로운 기능

1. 더 빠른 프로세서

  • 2배 더빠른 반응 속도의 사용자 인터페이스
  • 1.5배 더 빠른 데이터 전송
  • 더 빠른 분석 및 시리얼 디코딩

2. 더 큰 대비와 더 넓은 시야각을 위한 새로운 디스플레이 기술

3. 2개의 USB 3.1 호스트 포트

4. 빠른 e*Scope 브라우저 기반 원격 제어

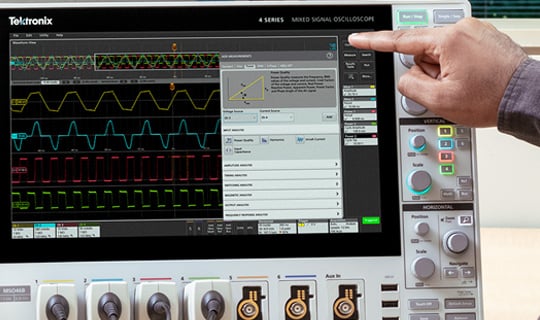

대형 HD 디스플레이 및 수상 경력에 빛나는 사용자 인터페이스

수상 경력에 빛나는 5 시리즈와 동일한 터치 전용 사용자 인터페이스 기술을 갖춘 4 시리즈 B MSO는 스코프에 대한 새로운 기대치를 제시합니다.

  • 13.3인치 고대비 HD 디스플레이
  • 길이 15.5cm(6.1인치)로 좁은 공간에서 사용하기 좋은 크기

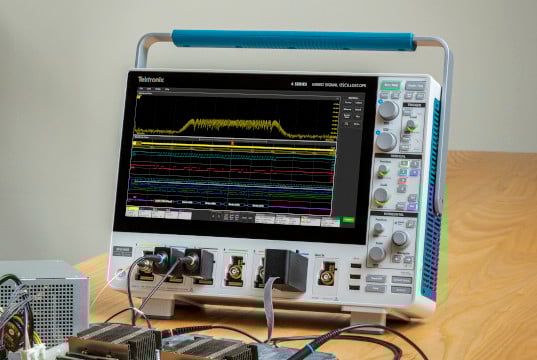

정밀한 측정과 최대 6개의 수퍼 Flex채널

  • 모든 채널에서 미세한 신호 디테일과 정확한 측정
    • 12비트의 수직 해상도(고해상도 모드에서는 16비트)
    • 모든 아날로그/디지털 채널에서 6.25GS/s
    • 최대 62.5M 포인트의 레코드 길이
  • 시간 도메인에서의 파형과 주파수 도메인에서의 RF 스펙트럼을 동시에 볼 수 있는 채널
  • 로직 프로브를 연결하여 8개의 디지털 채널을 보는 데 사용할 수 있는 입력 정보

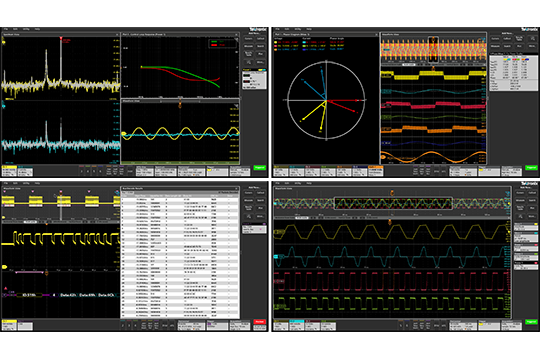

뛰어난 분석

4 시리즈 B의 기능을 확인하십시오

  • 다양한 스마트 TekVPI 프로브
  • 멀티 채널 스펙트럼 분석
  • 최대 48개의 디지털 로직 입력
  • 25개 이상의 사용 가능한 시리얼 프로토콜/li>
  • 내장 임의/함수 발생기
  • AC/DC 파워 서플라이 측정
  • 자동 더블 펄스 테스트
  • 3상 전력 분석
  • 필드 업그레이드 가능 - 장비를 반품할 필요 없이 지금 필요한 장비를 구입하거나 나중에 추가할 수 있음

2023년 11월 펌웨어 출시로 새로운 기능과 옵션 지원

모든 장비에서 업그레이드

  • 새로운 측정 주석 기능은 기준 레벨, 최고/기본 레벨, 시작/종료 포인트 등을 표시
  • 새로운 추적 파일은 프로그래밍 인터페이스로 전송된 명령을 기록
  • 새로운 e*Scope 인증

고급 분석 옵션이 있는 장비의 업그레이드

  • 고급 전력 측정 및 분석 (PWR) 기능을 갖춘 계측기는 위상 응답, 임피던스 측정을 위한 Tg 및 Q(Tg) 플롯, 보드 플롯을 위한 차동 프로브 지원을 수집합니다
  • 와이드 밴드갭 이중 펄스 테스트 (WBG-DPT) 기능을 갖춘 계측기는 스위칭 및 타이밍 분석을 위한 개선된 레벨 결정 기능을 추가합니다
  • I3C 디코딩 및 트리거링 (SRI3C) 기능을 갖춘 계측기는 향상된 검색 및 트리거 기능을 제공합니다
  • NFC 무선 프로토콜 디코딩 및 검색 (RFNFC) 기능이 있는 계측기는 ISO/IEC 14443B 및 FeliCa 표준에 대한 지원을 추가합니다

업데이트된 PC 소프트웨어

  • TekScope 파형 분석 소프트웨어는 이제 위에 나열된 많은 새로운 기능과 옵션을 통합합니다.

사양 설명

입력 채널

  • FlexChannel 입력 4개 또는 6개
  • 각 FlexChannel에서 TLP058 프로브를 통해 아날로그 신호 입력 1개 또는 디지털 로직 입력 8개 제공

대역폭1

  • 200MHz, 350MHz, 500MHz, 1GHz 또는 1.5GHz

Sample Rate

  • 모든 아날로그/디지털 채널에서 6.25GS/s

레코드 길이

  • 31.25M 포인트 또는 62.5M 포인트

수직 해상도

  • 12비트
  • 고해상도 모드에서 최대 16비트

신호 발생1

  • 임의, 사인파, 사각파, 펄스, 램프, 삼각파, DC 레벨, 가우시안, 로렌츠, 지수 상승/감쇠, Sin(x)/x, 랜덤 노이즈, 하버사인(Haversine), 카디악

디지털 전압계2

  • 4 Digit AC RMS, DC
  • DC+AC RMS 전압

트리거 주파수 카운터2

  • 8 Digit

Advanced Analysis

  • 스펙트럼 보기 혼합 도메인 분석
  • 자동 전력 측정1
  • 3상 전력 측정1

프로토콜 지원3

  • 10BASE-T, 100BASE-TX
  • CAN, CAN FD, LIN, FlexRay
  • I2C, SPI
  • MIL-STD-1553, ARINC 429
  • RS-232, RS-422, RS-485, UART
  • SPMI
  • SVID
  • USB 2.0 LS, FS, HS

Display

  • 338mm(13.3인치)
  • HD 컬러(1920 x 1080) 정전식 터치스크린

크기(H x W x D)

  • 287mm x 405mm x 155mm
  • (11.3인치 x 15.9인치 x 6.1인치)

무게

  • 7.3kg(16lbs)

1 - 옵션 및 업그레이드 가능

2 - 제품 등록 시 무료

3 - 디코드 및 분석 옵션의 일부 목록. 지원되는 모든 버스에 대해서는 데이터 시트를 참조하십시오.


Models

모델 아날로그 대역폭 아날로그 채널 디지털 채널 샘플링 속도 레코드 길이
MSO46B 200 MHz to 1.5 GHz 6 최대 48개(옵션) 6.25GS/s 31.25M ~ 62.5Mpts
MSO44B 200 MHz to 1.5 GHz 4 최대 32개(옵션) 6.25GS/s 31.25M ~ 62.5Mpts
MSO44 200 MHz to 1.5 GHz 4 최대 32개(옵션) 6.25GS/s 31.25M ~ 62.5Mpts
MSO46 200 MHz to 1.5 GHz 6 최대 48개(옵션) 6.25GS/s 31.25M ~ 62.5Mpts
모델 아날로그 대역폭 아날로그 채널 디지털 채널 샘플링 속도 레코드 길이
MSO46B 200 MHz to 1.5 GHz 6 최대 48개(옵션) 6.25GS/s 31.25M ~ 62.5Mpts
MSO44B 200 MHz to 1.5 GHz 4 최대 32개(옵션) 6.25GS/s 31.25M ~ 62.5Mpts
MSO44 200 MHz to 1.5 GHz 4 최대 32개(옵션) 6.25GS/s 31.25M ~ 62.5Mpts
MSO46 200 MHz to 1.5 GHz 6 최대 48개(옵션) 6.25GS/s 31.25M ~ 62.5Mpts
...
