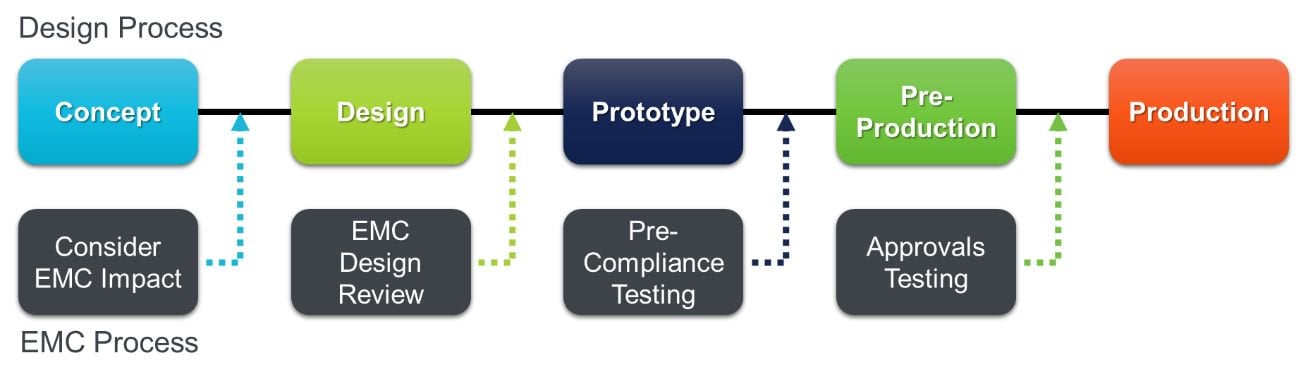

우수한 EMC 설계 기술은 설계 초기 단계에 도입한다면 구현하는 데 큰 어려움이 없습니다. 나중에 EMC 요구 사항을 충족하기 위해 설계를 수정해야 할 경우에는 훨씬 더 어려워집니다.
측정솔루션
전도성 및 복사성 방출 측정
프로젝트의 50%가 최초 EMI/EMC 테스트에 실패한다는 사실을 알고 계십니까? Intertek Testing Services의 보고에 따르면, 현재의 전자 설계 환경에서 제품의 절반 정도가 EMC 요구사항을 불충족, EMC/EMI 지식의 부재, EMC 규정의 부정확한 적용, 회로 소자 간의 예측 불가능한 상호 작용 또는 최종 제품에 호환되지 않는 모듈이나 하위 어셈블리의 포함 문제 등으로 최초 EMC 테스트를 통과하지 못하는 실정입니다.
사전 적합성 테스트(Pre-compliance Testing)를 수행하면 전체 EMI 적합성 테스트의 실패율을 낮출 수 있어, 시간과 비용이 절약될 수 있습니다. 의료, 자동차, 군사 애플리케이션 외에 멀티미디어 애플리케이션용 설계 제품도 사전 적합성 테스트 설정에 투자하여 이득을 볼 수 있습니다. 이 페이지에서는 사전 적합성 테스트를 제품 개발 단계에 추가하여 제품 개발 과정을 가속화하고, 제품 비용을 절감할 수 있는 방법에 대해 논의합니다.
사전 적합성 테스트의 이점
제품을 개발 중이라면 시장에 제품을 출시할 때 금전과 시간을 할애하는 것은 물론, 감정 투자를 하는 경우도 있습니다. 적합성 테스트에 실패하여 업무가 정체되는 것을 바랄 리는 만무합니다. 작업 공정에 사전 컴플라이언스 솔루션을 통합하면 다음과 같은 여러 가지 이점을 얻을 수 있습니다.
- 출시 시기가 지연되고 개발 비용이 증가할 수 있는 잠재적인 EMI/EMC 문제를 조기에 확인
- EMI/EMC 관련 비용 절감
- 테스트 시설에 입고하기 전 제품에 대한 신뢰성 증대
- 설계 변경 시 미치는 영향에 대한 즉각적인 피드백
- 일정에 맞춘 테스트 유연성
EMI/EMC 시험 설정의 불명확성 제거

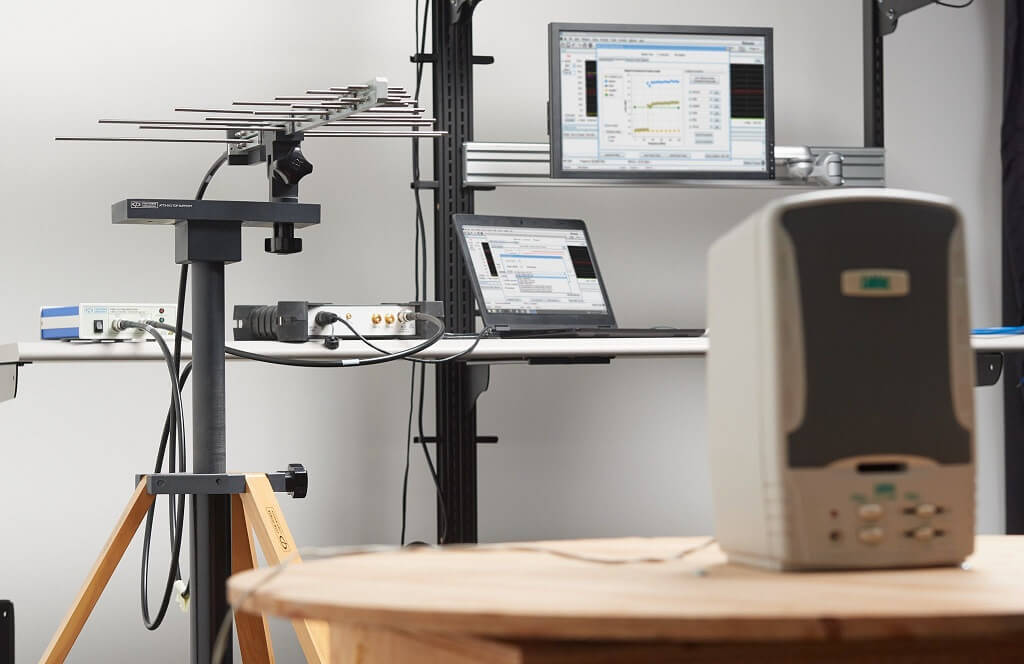

텍트로닉스 RSA500 USB 스펙트럼 분석기를 사용하는 일반적인 복사성 테스트 설정
EMI/EMC 사전 컴플라이언스 테스트는 어렵거나 시간을 지나치게 많이 허비하지 않습니다. 고객의 목소리(V0C)를 반영하여 텍트로닉스는 복사성 및 전도성 측정용 사전 컴플라이언스 테스트를 제공하기 위해 사용하기 쉽고 기능이 간단한 차세대 소프트웨어를 개발했습니다.
EMI/EMC 사전 컴플라이언스 테스트 설정 작업은 SignalVu-PC에서 시작됩니다. 이 최신 버전의 SignalVu-PC는 현재 EMCVu라는 추가 옵션과 함께 제공됩니다. EMCVu는 사용하기 쉬운 설정 마법사(Wizard) 기능과 내장형 표준 및 푸시 버튼 액세서리 설정 기능을 갖추고 있습니다. 야외 시험장(OATS)을 마련하든, 실험실에서 테스트하든 상관없이 EMCVu는 캡처 기능과 측정값에서 주변 노이즈를 제거하는 기능을 간소화하여 무반향실을 갖추지 않고도 사전 컴플라이언스 테스트의 정확도를 높일 수 있습니다.

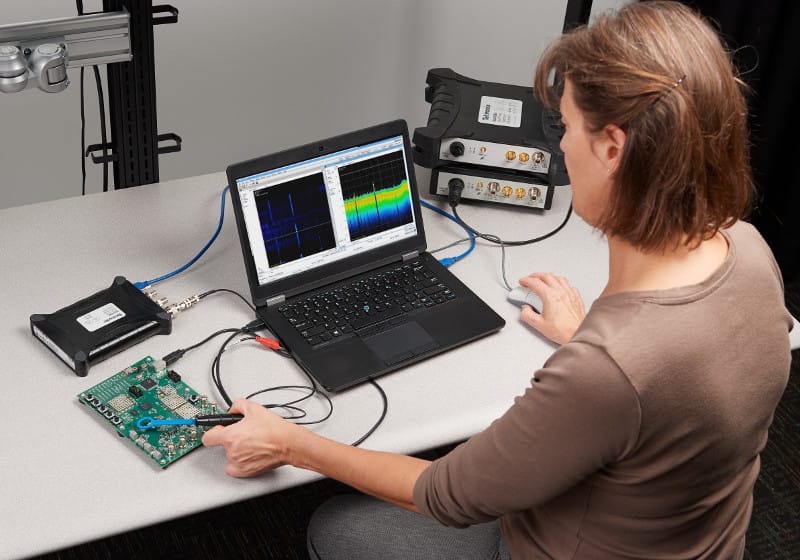

디버그 작업을 빠르게 하기 위한 문제 해결 팁
최종 제품 인증 테스트에 시간과 비용을 투자하기 전에 장치가 인증에 준비가 되었다는 확신을 얻고자 합니다. 문제가 생기면 문제에 빠르게 초점을 맞춰 원인을 분석하고 자칫 많은 비용이 소요될 수 있는 지연 없이 디버깅할 수 있는 적합한 도구가 필요합니다.
효율적으로 디버깅하려면 문제 영역을 빠르게 확인하고, 간헐적 노이즈를 캡처하여 빈도별로 식별할 수 있는 솔루션을 찾아보십시오. 이 솔루션은 하드웨어와 소프트웨어가 결합된 형태로 제공됩니다.
소프트웨어 솔루션에서 확인해야 하는 기능은 다음과 같습니다.
- 관심 주파수에서의 쿼지 피크(Quasi-peak) 탐지기
- 특정 고조파만 테스트하고 근접 필드 프로브를 사용해 보드에서 발생한 방출 영역을 확인할 수 있는 고조파 검사
- 알려진 주파수의 고조파에서 방출을 확인할 수 있는 고조파 마커
- 피시험 장치(DUT)와 주변 노이즈, 장치의 변경 사항을 비교할 수 있는 다중 추적
- 실패가 간헐적인지, 반복적인지 확인할 수 있는 자동 또는 수동 다중 측정 기능
- 다양한 형식으로 여러 측정값 보고
실시간 스펙트럼 분석기에서는 EMI 디버그가 훨씬 더 수월합니다. 실시간 스펙트럼 분석기에서 제공하는 이점은 다음과 같습니다.
- 일시적/간헐적 신호를 캡처할 수 있는 기능
- 동일한 주파수에서 여러 소스를 디버그할 수 있는 기능
- 즉각적인 피드백 – 기존 스윕 방식의 스펙트럼 분석기는 스윕시에 시간이 더 오래 걸려 중요한 신호를 놓칠 수 있습니다.
텍트로닉스 EMI/EMC 사전 적합성 솔루션에서 지원하는 표준
텍트로닉스의 EMCVu 사전 컴플라이언스 소프트웨어는 많은 장치 유형에 대해 CISPR, FCC, MIL-STD 등의 EMC 표준을 지원합니다. 테스트를 자동화할 수 있도록 EMCVu에서는 제품이 판매될 지역과 제품에 적용되는 표준을 선택할 수 있는 내장형 표준 규격을 제공합니다. 또한 EMCVu는 선택한 표준의 주파수 범위 또는 한계를 설정할 수 있는 기능을 갖춰 규격에 포함되지 않은 테스트도 임으로 구성할 수 있습니다.
지원되는 표준을 간략하게 요약하면 다음과 같습니다.
| 표준 | ||||||
|---|---|---|---|---|---|---|
| 마켓 세그먼트 | 장비 유형 | IEC/CISPR | CENELEC/EN | FCC | MIL-STD | 스펙트럼 분석기 |
| ISM 의료 | 산업, 과학 및 의료 장비 | CISPR 11 | EN 55011 | CFR Title 47 Part 18 | ||
| 의료 전기 기기 | EN 60601-1-2 | |||||
| 자동차 | 차량, 선박 및 내연 기관 | CISPR 12 | EN 55012 | CFR Title 47 Part 15(*) | ||
| 차량의 구성 요소 및 모듈 | CISPR 25 | EN 55025 | ||||
| 멀티미디어 | 음향 및 TV 방송 수신기 | CISPR 13 | EN 55013 | CFR Title 47 Part 15 | ||
| 정보 기술 및 통신 장비(ITE) | CISPR 22(EN55032로 대체됨) | EN 55022(EN55032로 대체됨) | ||||
| 전문 오디오/비디오/멀티미디어 장비 | CISPR 32(CISPR 13 및 22 대체) | EN 55032 | ||||
| 어플라이언스 | 전기 장치, 가정용 어플라이언스 및 도구 | CISPR 14-1 | EN 55014-1 | CFR Title 47 Part 15 | ||
| 조명 기구 | 형광등 및 조명 기구 | CISPR 15 | EN 55015 | CFR Title 47 Part 15 | ||
| 군사 | 군사 장비 및 시스템 | MIL-STD-461G | DEF-STAN 59-411 | |||
완전한 사전 컴플라이언스 솔루션
진행 중인 작업을 빨리 처리할 수 있도록 텍트로닉스는 소프트웨어, 스펙트럼 분석기, 액세서리 및 프로브 등의 완전한 EMI/EMC 사전 적합성 테스트 솔루션을 제공합니다.
소프트웨어
텍트로닉스 EMI/EMC 사전 컴플라이언스 솔루션은 EMCVu 소프트웨어가 포함된 SignalVu-PC에서 시작됩니다. SignalVu-PC에 연결하면 EMCVu에서 모든 사전 적합성 요구를 충족하는 단일 사용자 인터페이스를 제공합니다.
스펙트럼 분석기
빠르고 정확한 측정값을 제공하여 EMI/EMC 문제를 신속하게 확인할 수 있도록 텍트로닉스는 경제적인 실시간 스펙트럼 분석기의 다양한 제품을 선보이고 있습니다. 실시간 스펙트럼 분석기는 기존 스윕방식의 전통적인 스펙트럼 분석기에 비해 비정상적인 EMI 버스트를 캡처할 수 있는 많은 이점을 제공합니다.
액세서리

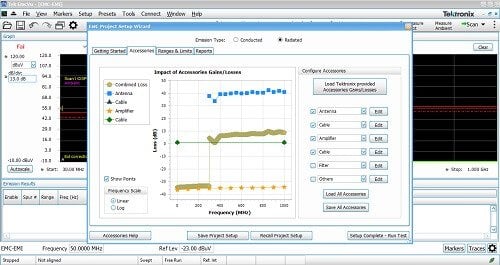

액세서리를 잘못 조합하는 일이 없도록 텍트로닉스는 안테나, 전원선 임피던스 안정화 회로망 및 프리앰프 등 검증된 액세서리 일체를 판매하고 있습니다. 액세서리를 각각 구입하거나, 전도성 및 복사성 테스트용으로 두 가지의 포괄적인 액세서리 번들을 구입할 수 있습니다. 획득 및 손실 값 등의 액세서리 특성이 EMCVu에 사전 로드되어 있어 설정 작업을 간소화하고 측정값의 정확성을 보다 더 높일 수 있습니다.
권장장비
사용하기 쉬운 사전 적합성 소프트웨어
EMCVu가 있는 SignalVu-PC
텍트로닉스 EMI/EMC 사전 컴플라이언스 솔루션은 EMCVu 소프트웨어가 포함된 SignalVu-PC에서 시작됩니다. EMCVu에서 모든 사전 적합성 요구 사항을 충족하는 사용자 인터페이스를 제공합니다. 간단히 EMCVu 소프트웨어 라이센스를 구입하면 SignalVu-PC에서 EMCVu 기능을 활용할 수 있습니다.
경제적인 사전 적합성 테스트 솔루션

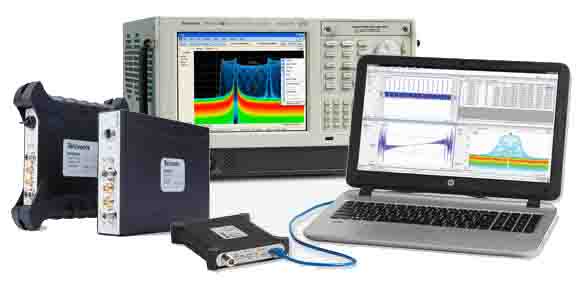

실시간 스펙트럼 분석기
텍트로닉스는 경제적인 RSA306B부터 고성능 RSA5000 시리즈까지 실시간 스펙트럼 분석기의 전체 제품을 제공합니다. 모든 텍트로닉스 스펙트럼 분석기에는 포괄적인 스펙트럼 분석에 필요한 SignalVu 소프트웨어가 포함되어 있습니다.

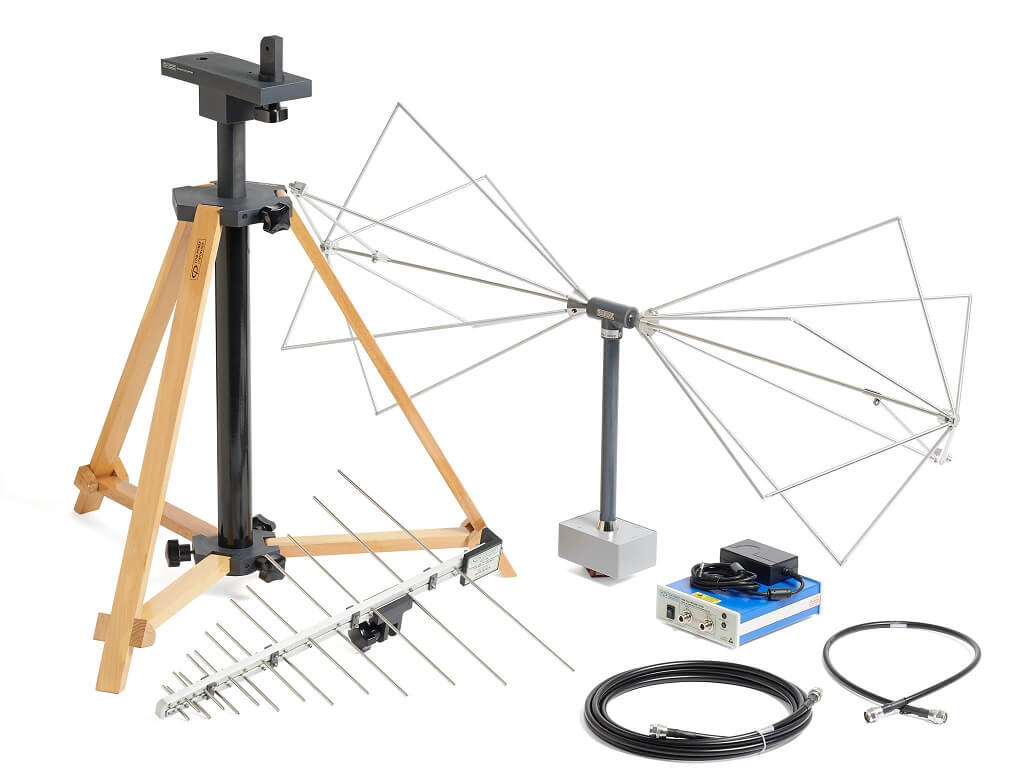

액세서리 번들
안테나, 프리앰프, 삼각대, 케이블
텍트로닉스는 전도성 및 복사성 테스트에 번들로 또는 별도로 사용 가능한 안테나, 전원선 임피던스 안정화 회로망, 프리앰프 등의 검증된 액세서리 세트 일체를 제공합니다.
고도로 통합된 오실로스코프에서 혼합 도메인 분석
4/5/6 시리즈 MSO 오실로스코프
이와 같은 다기능 오실로스코프는 뛰어난 스펙트럼 뷰 기능을 제공하여 아날로그 채널에서 시간 도메인 파형이나 스펙트럼 또는 둘 다를 표시할 수 있습니다. 시간 및 주파수 도메인을 동기화하면 노이즈 신호에 대한 변별력을 높일 수 있습니다.
