SignalVu-PC RF 스펙트럼 분석기 소프트웨어

SignalVu-PC는 스펙트럼 분석, 벡터 신호 분석, 복조 등을 위한 포괄적인 멀티 도메인 도구 세트를 제공하며 다음을 포함합니다.

  • Tektronix RSA 신호 분석기를 사용한 실시간 분석
  • Tektronix 오실로스코프를 사용한 광대역 분석
  • 모든 Tektronix 스펙트럼 분석기 및 오실로스코프에서 캡처한 파형의 오프라인 분석
SignalVu-PC RF 스펙트럼 분석기 소프트웨어

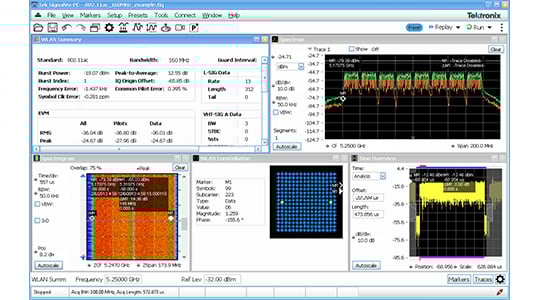

PC를 위한 포괄적인 벡터 신호 분석

SignalVu-PC는 Windows PC에 고급 RF 분석과 하드웨어 플랫폼 전반에서 일관된 사용자 경험을 제공합니다.

  • Tektronix RSA 스펙트럼 분석기를 위한 강력한 사용자 인터페이스
  • 5 및 6 시리즈 B MSO에서 오실로스코프의 선택적 Windows 10 드라이브에 직접 설치
  • Tektronix 오실로스코프 또는 실시간 스펙트럼 분석기로 획득한 RF 신호의 오프라인 분석

고급 벡터 신호 분석을 위한 SignalVu 버전은 MSO/DPO70000 시리즈 오실로스코프용 옵션으로도 제공됩니다.

RF 애플리케이션에 맞춤화된 모듈

무료 다운로드로 제공되는 SignalVu-PC 소프트웨어의 기본 버전은 스펙트럼 분석, RF 전력 및 통계, 스펙트로그램, 진폭, 주파수 또는 위상 대 시간, 아날로그 변조 측정을 지원합니다. 라이선스 옵션을 통해 디지털 변조 분석, 펄스 분석, 갭 없는 RF 기록 및 재생, RF 애플리케이션에 맞는 다양한 디스플레이 및 측정 기능을 사용할 수 있습니다.

  • 광대역 레이더와 펄스형 RF 신호
  • 스펙트럼 작동 및 관리
  • RF 기록 및 재생
  • RF 설계 및 개발
  • Bluetooth 및 Wi-Fi 테스트
  • 5G 신규 무선 신호 분석
  • EMI/EMC 사전 컴플라이언스 테스팅 및 디버깅

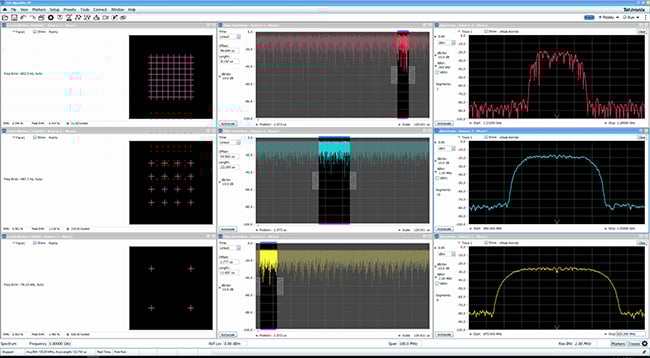

오실로스코프의 다중 채널 RF 분석

다중 채널, 완전 동기화된 시간 도메인 및 RF 분석을 위해서는 5 또는 6 시리즈 B MSO 오실로스코프와 함께 SignalVu-PC 소프트웨어를 사용하는 것이 좋습니다.

  • 31개의 자동화 펄스 매개 변수 측정 및 통계가 다중 채널 레이더 또는 EW 시스템에 대한 통찰력 제공
  • 최대 8개의 RF 입력으로 안테나 어레이 위상 시프터 및 감쇠기를 최적화하여 시간 절약
  • 각 RF 입력을 IQ 또는 차동 IQ로 구성하여 베이스밴드 신호를 직접 측정
  • 도메인 간 분석, 핀포인트 트리거링 및 독립적인 채널 제어를 통해 복잡한 시나리오 분석

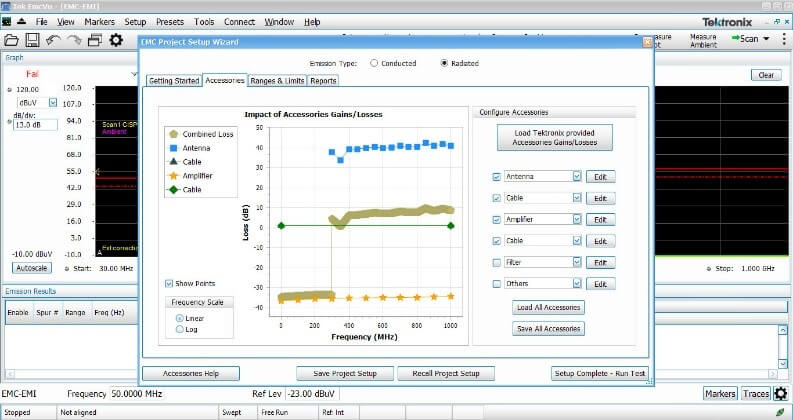

EMI/EMC 사전 컴플라이언스 테스트를 위한 스펙트럼 분석기 소프트웨어

이제 EMI/EMC 및 RF 제품 컴플라이언스 테스트를 걱정할 필요가 없습니다. EMCVu 사전 컴플라이언스 애플리케이션 옵션은 전체 EMI/EMC 복사성 또는 전도성 방출 컴플라이언스 테스트를 위해 더 비용이 많이 드는 테스트 하우스에 제품 설계를 제출할 준비가 되었는지 결정할 수 있는 빠르고 정확하며 경제적인 방법을 제공합니다. 단계별 설정 마법사, 타사 액세서리 지원, 보고 도구 및 IEC/CISPR, CENELEC/EN, FCC, MIL/DEF 또는 사용자 정의 표준에 대한 푸시 버튼 지원이 특징입니다. 이를 통해 제품의 사전 컴플라이언스 스캔을 신속하게 수행하고, 문제를 해결하고, 실험실에서 편안하게 다양한 스캔을 비교할 수 있습니다.

스펙트럼 분석기 소프트웨어 FAQ

스펙트럼 분석기는 어떤 용도로 사용하나요?

  • 스펙트럼 분석기는 알려진 신호와 알려지지 않은 신호의 스펙트럼의 파워를 측정합니다. 이 테스트 장비는 장비의 전체 주파수 범위 내에서 입력 신호 대 주파수의 진폭을 측정합니다.

    • 스펙트럼 분석기 소프트웨어란 무엇인가요?

  • 스펙트럼 분석기용 소프트웨어는 무선 주파수(RF) 엔지니어가 사용하는 일반적인 도구입니다. 이를 통해 획득한 신호(RF 파형)의 스펙트럼 콘텐츠의 획득, 처리 및 표시를 제어하고 추가 분석 및 측정을 용이하게 할 수 있습니다.

    • 스펙트럼 분석기 소프트웨어는 어떤 용도로 사용되나요?

  • 신호 데이터 획득에 사용되는 장비(신호 또는 스펙트럼 분석기 또는 오실로스코프 입력 채널)에 관계없이 스펙트럼 분석기 소프트웨어를 사용하면 RF 설계 회로와 관련된 신호를 분석하고 검증할 수 있습니다. 시간 신호를 주파수 도메인으로 변환한 후 소프트웨어를 사용하여 여러 가지 방법으로 표현하여 정확한 측정을 수행할 수 있습니다. 최신 장비는 5G 신규 무선 신호 분석, 광대역 레이더 및 펄스 RF 신호, 무선 LAN, Bluetooth, 상업용 무선, EMC/EMI 사전 적합성 테스트 및 디버깅 등을 포함한 고급 mmWave 애플리케이션 분석에 자주 사용됩니다.

    • 스펙트럼 분석기와 오실로스코프의 차이점은 무엇인가요?

  • 오실로스코프와 스펙트럼 분석기는 모든 벤치에서 가장 중요한 두 가지 장비입니다. 스펙트럼 분석기는 주파수 정보를 수집하는 데 사용되는 반면, 오실로스코프는 시간이 지남에 따라 신호가 어떻게 변하는지를 측정하는 데 사용됩니다. 두 장비의 조합을 통해 엔지니어는 신호를 특성화할 수 있습니다.

    • 스펙트럼 분석기는 FFT와 동일한가요?

  • 스펙트럼 분석기는 주파수 도메인의 신호를 보기 위해 특별히 설계되었지만 항상 쉽게 사용할 수 있는 것은 아니기 때문에 오실로스코프 전통적으로 신호의 주파수 스펙트럼을 보기 위해 고속 퓨리에변환(FFT) 알고리즘을 사용했습니다. 그러나 FFT는 사용하기 어렵고 정확하게 보기 어렵다고 평가되고 있습니다. 당사의 오실로스코프와 스펙트럼 분석기는 표준 FFT를 지원하지만 스펙트럼 분석을 위한 새로운 고급 아키텍처를 활용합니다.
    • ...
