업계 최초의 전용 전송/수신(Tx/Rx) 레인 마지닝 도구인 Tektronix TMT4를 사용하면 PCIe® 3세대 및 4세대의 링크 상태를 수일이 아닌 수 분 만에 쉽게 평가할 수 있습니다. DUT(Device Under Test)의 능동적인 링크 파트너 역할을 하는 Tektronix TMT4는 프로토콜을 통해 프리셋을 제어하고 관련 링크 트레이닝 파라미터와 함께 아이 다이어그램을 빠르게 표시하여 레인별 또는 프리셋별 기준으로 잠재적인 설계 결함에 대한 통찰력을 제공할 수 있습니다.
PCIE®와 PCI Express®는 PCI-SIG의 등록 상표 및/또는 서비스 마크입니다.
3세대(8GT/s),
4세대(16GT/s)
CEM, E1, M.2, U.2 및 U.3
0 ~ 9
최대 x 16
TMT4 마진 테스터는 마진 테스트를 위한 기존 비트 에러율 테스터(BERT)와 오실로스코프 솔루션을 보완할 수 있습니다. BERT와 오실로스코프 시스템과 달리 TMT4 마진 테스터의 간단한 설정, 구성 및 사용자 인터페이스로 시니어 엔지니어가 시스템이 테스트를 위해 적절하게 설정해야 할 필요성을 최소화하고, 마진 테스터와 DUT 사이에 형성된 링크의 상태를 빠르게 평가할 수 있게 해줍니다. TMT4의 대상 Tx/Rx 기능을 사용하면 링크의 양쪽 끝에서 PCIe 3세대 및 4세대 통신 문제를 잡아낼 수 있으며 사용자 팀이 PCI 프리셋 0-9에서 최대 16개의 4세대 링크 상태를 수 분 안에 평가할 수 있게 해줍니다.

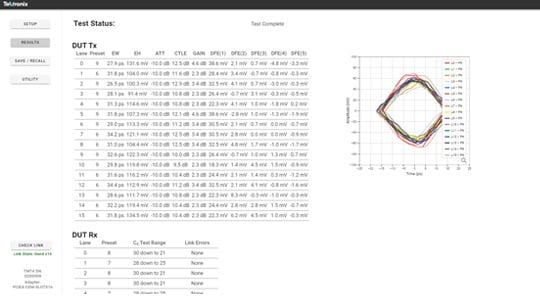

전면 패널, 웹 브라우저, 또는 Rest API를 사용하여 TMT4 마진 테스터를 제어합니다. 빠른 스캔과 맞춤형 스캔의 두 가지 스캔 옵션을 사용할 수 있습니다. 두 가지 옵션 모두 DUT Tx와 DUT Rx 테스트를 포함합니다. 빠른 스캔에서 마진 테스터와 DUT는 자연스러운 링크 협상을 거쳐 통신할 프리셋을 결정합니다. 맞춤형 스캔은 DUT를 테스트용 특정 프리셋에 강제 적용하여 특정 테스트에 맞게 조정할 수 있는 더 많은 매개 변수를 사용자에게 제공하기 위해 만들어졌습니다.
TMT4 마진 테스터를 사용하면 링크 상태 평가에 2분밖에 걸리지 않습니다.

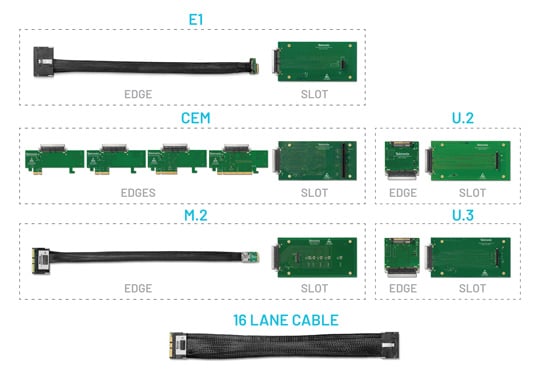

TMT4 마진 테스터는 CEM, E1, M.2, U.2 및 U.3에 사용할 수 있는 11개의 어댑터를 통해 가장 일반적인 PCIe 폼팩터를 지원합니다. 고밀도 PCIe 커넥터가 있는 단일 16 레인 리본 케이블은 다양한 삽입 손실 사양을 수용하기 위해 자체 통합 케이블을 갖춘 M.2 에지 어댑터를 제외한 모든 어댑터에 마진 테스터를 연결합니다.
