MDO4000C 혼합 도메인 오실로스코프
가장 강력한 혼합형 도메인 오실로스코프인 MDO4000은 함수 발생기와 내장 스펙트럼 분석기를 포함하는 최대 6대의 장비로 조합됩니다. 다른 장비와 달리, RF, 아날로그 및 디지털 채널을 동기화할 수 있으며 이러한 점을 고려해서 완벽한 설계로 탄생되었습니다.
-
대역폭
최대 1GHz
-
레코드 길이
20M 포인트
-
아날로그 채널
4
-
샘플링 속도
최대 5GS/s
신제품
강력한 스코프 그 이상의 기능 제공
오늘날의 엔지니어링 디자인은 프로세서, 시리얼 버스 및 무선 인터페이스의 복합체로 이루어져 있습니다. MDO4000C의 중심에는 인기 높은 텍트로닉스 오실로스코프와 확장 가능한 플랫폼이 있습니다. 해당 기능을 테스트 목적에 맞게 사용자 정의할 수 있습니다. 16가지 로직 채널, 50MHz 임의/함수 발생기, 프로토콜 분석 및 진정한 통합형 하드웨어 3GHz 또는 6GHz 스펙트럼 분석기를 추가하여 복합 디자인 과제를 해결합니다.
주요 특징
- 트리거된 통합형 획득 시스템 - 시간 및 주파수 도메인에서 125가지가 넘는 트리거 조합 구현
- Wave Inspector® 컨트롤을 포함하는 20M 포인트 레코드 길이
- 진정한 스펙트럼 분석기 하드웨어로 실제 스펙트럼 분석 가능
- 확장 가능한 기능으로 미래에 대한 뛰어난 유용성 보장
정확한 측정
간단히 말해서 MDO 시리즈 스코프는 업계에서 가장 정확한 측정을 제공하도록 디자인되어 있으며 탁월한 디자인까지 구현합니다. 많은 다른 장비들이 디스플레이 데이터를 측정하고 스냅숏 보기만 제공하지만 MDO4000C는 실제 획득 데이터를 측정합니다. 거기서 끝나지 않습니다. 많은 경쟁업체 제품보다 더 나은 사양을 보장하므로 MDO4000C은 믿을 수 있는 측정 결과를 제공합니다. 결과적으로 측정 정밀도는 디자인 무결성에도 영향을 줍니다. 정밀도가 충족되지 않는다면 고려할 필요가 없을 것입니다.

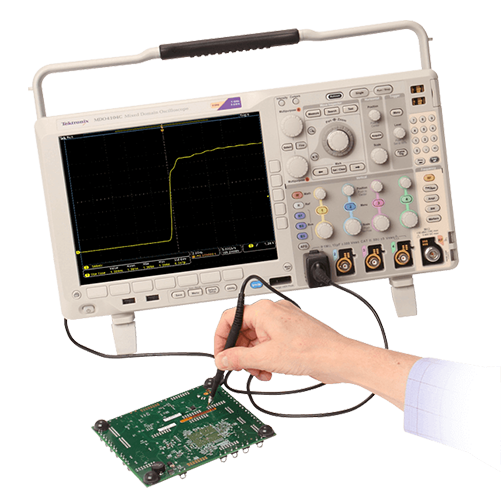

업계의 선두적 프로브 – 모든 구매 제품에 포함
측정 신호 경로를 검사할 때 프로브는 간과해서는 안 되는 핵심 요소입니다. MDO4000C을 구입하면 업계 최고의 프로브도 보너스로 받는 셈입니다. 업계 최고 수준의 3.9pF 로드와 오실로스코프에 적합한 대역폭을 자랑하는 TPP 시리즈 프로브는 여러분이 원하던 일상에서 사용하기 좋은 프로브입니다.
주요 특징
- 아날로그 채널당 1개의 표준 TPP 시리즈 프로브 포함
- 업계 최고의 낮은 프로브 부하 3.9pF 유지
- 스코프 대역폭에 맞게 500MHz 또는 1GHz 프로브 대역폭 제공
무선 측정 - 완전히 새로운 레벨 지원
RF 측정 결과가 어떻든, 통합형 하드웨어 스펙트럼 분석기 및 SignalVu-PC 소프트웨어가 내장된 MDO4000C 오실로스코프를 사용하면 결과에 만족하게 될 것입니다. FFT “스펙트럼 분석”을 제공하는 오실로스코프와 달리, 진정한 스펙트럼 분석기가 통합된 MDO4000C는 아날로그, 디지털 및 스펙트럼 분석기 채널에서 통합되는 트리거된 획득 시스템을 제공합니다. 최대 6GHz의 RF 측정을 수행하고 진정한 장점은 주파수 도메인의 이벤트와 이를 일으킨 시간 도메인 현상의 상관관계를 파악할 수 있습니다.
주요 특징
- 기본 스펙트럼 분석기(표준 포함)
- 3GHz 또는 6GHz 스펙트럼 분석기 옵션 사용 가능
- 업계에서 유일한 진정한 통합형 스펙트럼 분석기 하드웨어
경쟁 제품 비교
-
MDO4000C 시리즈
오실로스코프 -
InfiniiVision 4000 X 시리즈
오실로스코프 -
최대 4개의 채널에서 20M 포인트 레코드 길이 최대 4개의 채널에서 2M 포인트 파형 데이터 측정 표시된 데이터 전용 하드웨어 스펙트럼 분석기 스펙트럼 분석기 없음
오실로스코프 입력에서 게이트된 FFT 사용9kHz~6GHz RF 주파수 범위 수평 시간 눈금에 의해 제한되는 최대 범위
<15GHz최대 1GHz - 1년 보증 패시브 프로브 포함 700MHz - 90일 보증 3.9pF 프로브 용량 부하 9.5pF
| Model | 아날로그 대역폭 | 샘플링 속도 | 레코드 길이 | 아날로그 채널 | 디지털 채널 | 스펙트럼 분석기 | 함수 발생기 출력 |
|---|---|---|---|---|---|---|---|
| MDO4024C | 200MHz | 2.5GS/s | 20M 포인트 | 4 | 16(옵션) | 최대 6 GHz | 1(옵션) |
| MDO4034C | 350MHz | 2.5GS/s | 20M 포인트 | 4 | 16(옵션) | 최대 6 GHz | 1(옵션) |
| MDO4054C | 500MHz | 2.5GS/s | 20M 포인트 | 4 | 16(옵션) | 최대 6 GHz | 1(옵션) |
| MDO4104C | 1GHz | 2.5~5GS/s | 20M 포인트 | 4 | 16(옵션) | 최대 6 GHz | 1(옵션) |
