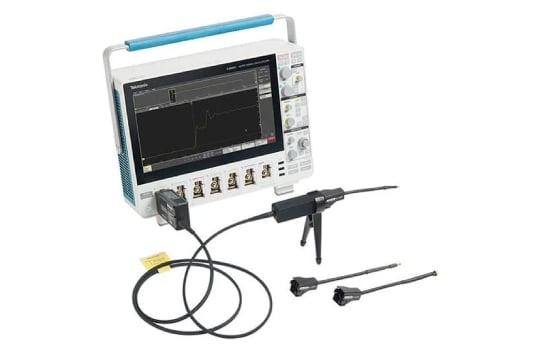

IsoVu™ 절연 프로브

절연되지 않은 프로브가 숨기고 있는 빠른 플로팅 신호를 발견해 보십시오. IsoVu 프로브 기술은 광학적 절연 기능을 사용하여 커먼 모드 간섭을 거의 제거합니다. 이를 통해 100V/ns 이상의 속도에서 ±60kV 회전하는 기준 전압에 대해 정확한 차동 측정값을 제공합니다. 당사의 IsoVu 2세대 설계를 사용하면 1/5의 크기로 IsoVu 기술이 지닌 모든 이점을 누릴 수 있습니다.
다기능 MMCX 커넥터를 갖추고 탁월한 대역폭, 동적 범위, 커먼 모드 제거 기능이 결합된 IsoVu Gen 2 프로브는 절연된 프로브 기술에 새로운 표준을 만들어 가고 있습니다.

문의하기

데이터 시트

Bandwidth

최대 1GHz

차동 전압

최대 ±2500V

커먼 모드 전압

60kV

공통 모드 제거비

최대 160dB
(1억 ~ 1)

절연 프로브란?

절연 프로브는 전기적(광학적) 또는 RF 격리 기능을 사용해 프로브의 기준 전압을 오실로스코프의 기준 전압(일반적으로 접지)과 분리합니다. 이렇게 하면 전력 설계자가 큰 커먼 모드 전압이 있는 경우 고대역폭, 고전압 차동 신호를 정확하게 확인할 수 있습니다. 텍트로닉스는 전기적 격리를 사용하여 광대역폭에서 동급 최고의 커먼 모드 제거 성능을 제공할 수 있는 새로운 기술(IsoVu)을 개발했습니다.

IsoVu 프로브에는 절연 성능과 고주파수가 결합되어 고전압 신호를 측정하는 동안 고대역폭이 필요한 응용 분야에서 기존 디퍼런셜 프로브보다 더 정확한 측정값을 전력 설계자에게 제공합니다. 이용 사례의 예를 들면 다음과 같습니다.

이용사례

스위치 모드 파워 서플라이 설계
광대역 밴드갭 GaN/SiC 장치용 전력 FET 설계/분석
인버터 시스템
모터 드라이브 설계
BCI 또는 ESD 측정
전류 션트 측정

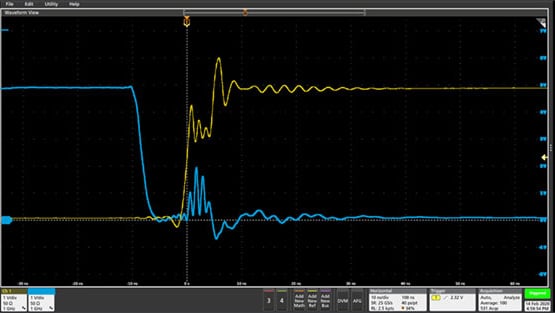

커먼 모드 노이즈는 적게, 정보는 자세하게

IsoVu 기술은 측정 시스템과 DUT 사이를 완전히 전기적으로 절연하기 위해 PoF(Power-over-Fiber) 및 광학 아날로그 신호 경로를 사용합니다. 프로브가 커먼 모드 전압에서 독립적으로 플로팅되도록 하면 절연 시 커먼 모드 간섭이 대폭 줄어듭니다.
IsoVu는 4, 5, 6 시리즈 MSO에서 함께 사용하여 고속으로 변화하는 기준을 가진 고대역폭 차동 신호를 효율적이고 신뢰성 있게 해결할 수 있는 방법을 제공합니다. 이를 통해 다양한 상황에서 “설계의 한계를 탐색”하는 시간을 줄일 수 있습니다.

주요특징

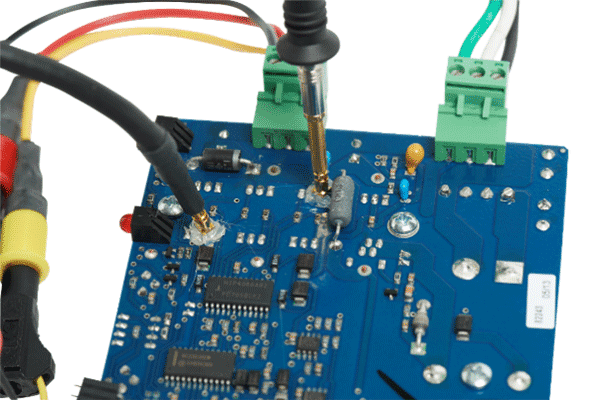

파워 서플라이에서의 플로팅 측정
분류기 레지스터를 통한 전류 측정
ESD 및 EMI 자화율(susceptibility) 문제 디버깅
접지 루프 단락

대역폭 범위에서의 높은 차동 전압

기존의 디퍼런셜 프로브에서는 고대역폭 또는 고전압 레벨 중에서 선택해야 했습니다. 절연 동축 케이블과 절연 기능을 갖춘 IsoVu 프로브는 고대역폭과 ±2500V의 차동 전압 범위를 제공합니다.
IsoVu Gen 2는 200MHz, 500MHz, 1GHz의 다양한 대역폭을 제공하여 예산에 맞춰 특정 프로젝트에 필요한 성능을 갖춘 벤치를 구축할 수 있습니다.

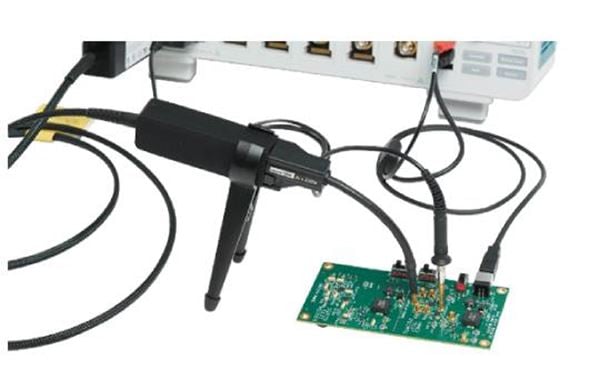

공간 절약형 설계의 혁신적인 기술

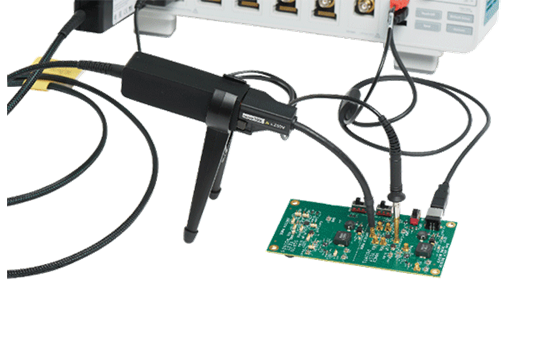

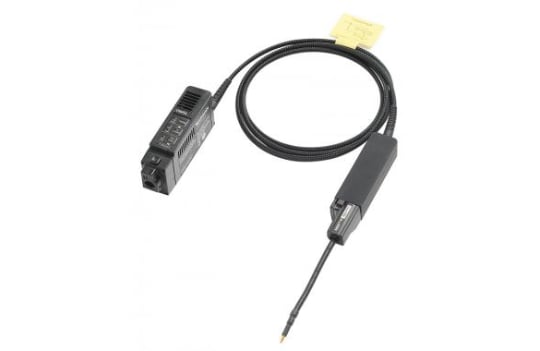

IsoVu 2세대 프로브는 당사에서 처음으로 만든 IsoVu 프로브와 동일한 대역폭, 커먼 모드 제거 및 전압 범위를 제공하지만, 별도의 컨트롤러 박스가 없어 크기는 1/5에 불과합니다. 레이저와 아날로그 전자 장치는 컴팩트한 헤드/오실로스코프 커넥터 안에 포함되어 있습니다. 당사에서 처음으로 만든 IsoVu 프로브와 비교해 볼 때 2세대 프로브에는 다음과 같은 특징도 있습니다.
