MSO/DPO70000DX 혼합 신호/디지털 포스퍼 오실로스코프

MSO/DPO70000DX는 동급 최고의 고급 오실로스코프 중 하나입니다. 오늘날의 엔지니어는 이를 통해 노이즈가 최소화된 상태로 신호를 더욱 잘 확인하고, 신호 이상 현상을 보다 빠르게 디버그하며, 자동 컴플라이언스 테스트 및 기타 검증용 측정/분석 도구를 활용할 수 있습니다.

또한, MSO/DPO70000DX는 아날로그/디지털 설계 및 디버그, 데이터 통신, 고속 시리얼 통신용으로 완벽한 제품입니다. 다음 프로젝트에 MSO/DPO70000DX를 사용하여 광범위한 혼합 신호 이상 현상을 찾아서 분석할 수 있는 방법을 알아보십시오.

BANDWIDTH

8GHz ~ 33GHz

레코드 길이

최대 1G 포인트

채널

아날로그 4개
디지털 16개(MSO)

SAMPLE RATE

최대 100GS/s

MSO/DPO70000DX

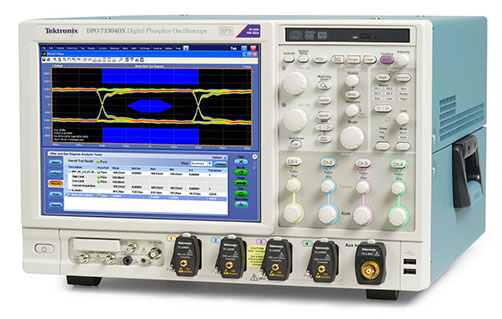

실제 신호를 볼 수 있음

Thumbnail

업계 최고의 신호 충실도, 최소 노이즈 및 가장 효율적인 비트 수(ENOB)가 지원되어 실제 신호를 보며 보다 정밀하게 측정을 수행한다는 확신을 제공합니다. 높은 신호-노이즈 비율 및 낮은 내부 노이즈 층을 제공하여 설계에 대해 정확한 특성화를 수행할 수 있습니다.

주요 특징
  • 대역폭 향상으로 프로브 팁까지 주파수 응답의 결함 제거
  • 가장 낮은 지터 노이즈 층 및 높은 수직 정확도로 측정에 마진을 추가로 제공
  • 다양한 프로브가 지원되어 복잡한 측정 설정 간소화 및 신호 무결성 유지
  • 교정된 옵티컬 프로브를 사용하여 한 화 면에서 광학/전기 신호 타이밍 비교

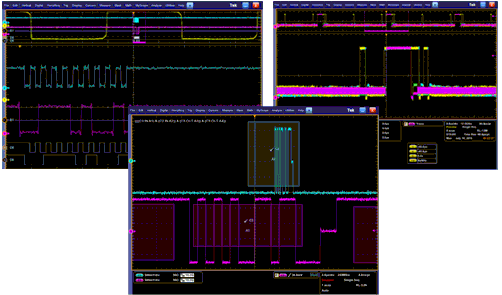

디버그 시간 단축

Thumbnail

작동 검사를 통해 설계가 처음 가동되는 시점부터 MSO/DPO70000 시리즈는 문제를 빨리 찾는 데 필요한 기능을 제공합니다. 업계 최고의 파형 캡처 속도 및 Pinpoint® 트리거링을 통해 간헐적 결함을 효율적으로 추적하고 캡처할 수 있습니다.

주요 특징
  • FastAcq는 바뀌는 신호를 계속해서 관찰하여 식별하기 어려운 결함을 비롯하여 실제 시스템 동작을 표시함
  • 병렬/시리얼 버스 디코딩/트리거링을 통해 잘못된 상태나 버스 시퀀스를 신속하게 찾음
  • iCapture™는 연결을 변경하지 않고도 디지털 신호의 아날로그 특성을 쉽게 확인함
  • 비주얼 트리거를 통해 중요한 이벤트를 검색하고 디버깅 작업을 완료하는 데 있어 획득을 캡처하고 수동으로 조사하는 시간을 줄일 수 있음

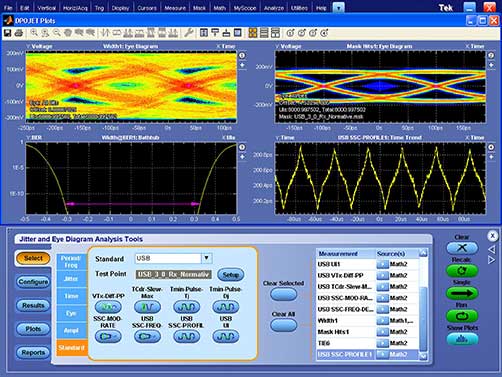

작업을 순조롭게 진행할 수 있도록 도와주는 측정 및 분석 도구

Thumbnail

애플리케이션 지원 패키지는 최신 설계를 확인 및 인증하는 데 필요한 광범위한 신호 연결 옵션, 자동화된 컴플라이언스 테스트, 유용한 디버깅 도구 등을 제공합니다.

주요 특징
  • DPOJET: 가장 포괄적이고 유연한 측정 도구 제공
  • SDLA: 시리얼 데이터 링크에서 신호 효과를 분석 및 보정하는 가장 강력하고 완전한 도구
  • I2C, SPI, RS-232, FlexRay, MIPI, DisplayPort, HDMI, PCIe Gen3/Gen4, SATA/SAS, USB3.1, Type-C, 10/100BaseT - 10G/100G 이더넷을 비롯하여 광범위한 표준 지원
  • 강력한 디버깅 도구를 제공하여 신속하게 설계 문제 확인 및 수정
  • 소광비(ER), 평균 광 전원(AOP), 광학 변조 진폭(OMA), 광학 고/저 값 등의 광학 측정 - DPO7OE1/DPO7OE2 옵티컬 프로브와 호환

Models

Model 아날로그 대역폭 샘플링 속도 레코드 길이 아날로그 채널 디지털 채널
MSO73304DX 33GHz 50GS/s~100GS/s 62.5M 포인트~1G 포인트 4 16개
DPO73304DX 33GHz 50GS/s~100GS/s 31.25M 포인트~1G 포인트 4
DPO72504DX 25GHz 50GS/s~100GS/s 31.25M 포인트~1G 포인트 4
MSO72504DX 25GHz 50GS/s~100GS/s 62.5M 포인트~1G 포인트 4 16개
DPO72304DX 23GHz 50GS/s~100GS/s 31.25M 포인트~1G 포인트 4
MSO72304DX 23GHz 50GS/s~100GS/s 62.5M 포인트~1G 포인트 4 16개
MSO72004DX 20GHz 50GS/s~100GS/s 62.5M 포인트~1G 포인트 4 16개
DPO72004DX 20GHz 50GS/s~100GS/s 62.5M 포인트~1G 포인트 4
MSO71604DX 16GHz 50GS/s~100GS/s 62.5M 포인트~1G 포인트 4 16개
DPO71604DX 16GHz 50GS/s~100GS/s 62.5M 포인트~1G 포인트 4
MSO71254DX 12.5GHz 50GS/s~100GS/s 62.5M 포인트~1G 포인트 4 16개
DPO71254DX 12.5GHz 50GS/s~100GS/s 62.5M 포인트~1G 포인트 4
MSO70804DX 8GHz 50GS/s~100GS/s 62.5M 포인트~1G 포인트 4 16개
DPO70804DX 8GHz 50GS/s~100GS/s 62.5M 포인트~1G 포인트 4
Model 아날로그 대역폭 샘플링 속도 레코드 길이 아날로그 채널 디지털 채널
MSO73304DX 33GHz 50GS/s~100GS/s 62.5M 포인트~1G 포인트 4 16개
DPO73304DX 33GHz 50GS/s~100GS/s 31.25M 포인트~1G 포인트 4
DPO72504DX 25GHz 50GS/s~100GS/s 31.25M 포인트~1G 포인트 4
MSO72504DX 25GHz 50GS/s~100GS/s 62.5M 포인트~1G 포인트 4 16개
DPO72304DX 23GHz 50GS/s~100GS/s 31.25M 포인트~1G 포인트 4
MSO72304DX 23GHz 50GS/s~100GS/s 62.5M 포인트~1G 포인트 4 16개
MSO72004DX 20GHz 50GS/s~100GS/s 62.5M 포인트~1G 포인트 4 16개
DPO72004DX 20GHz 50GS/s~100GS/s 62.5M 포인트~1G 포인트 4
MSO71604DX 16GHz 50GS/s~100GS/s 62.5M 포인트~1G 포인트 4 16개
DPO71604DX 16GHz 50GS/s~100GS/s 62.5M 포인트~1G 포인트 4
MSO71254DX 12.5GHz 50GS/s~100GS/s 62.5M 포인트~1G 포인트 4 16개
DPO71254DX 12.5GHz 50GS/s~100GS/s 62.5M 포인트~1G 포인트 4
MSO70804DX 8GHz 50GS/s~100GS/s 62.5M 포인트~1G 포인트 4 16개
DPO70804DX 8GHz 50GS/s~100GS/s 62.5M 포인트~1G 포인트 4
...
