5 시리즈 B MSO 혼합 신호 오실로스코프
고충실도 파형, 통찰력 있는 측정, 고유 스펙트럼 분석 및 유연한 프로빙으로 설계를 완벽하게 파악할 수 있습니다. 모든 곳에서 엔지니어가 인식하는 직관적인 사용자 인터페이스를 경험하십시오.
-
BANDWIDTH
최대 2 GHz
-
레코드 길이
최대 500 M
-
아날로그 채널
4 or 6 or 8
-
수직 해상도
12 비트
신제품

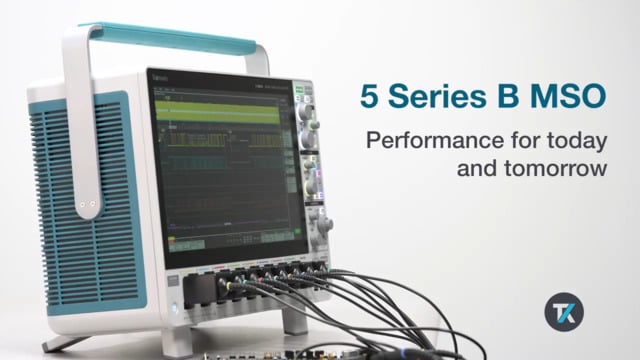

5 시리즈 B 알아보기
오늘 및 내일의 성능
- 오늘 및 내일의 성능
- 직관적인 컨트롤
- 통찰력 있는 측정 및 분석

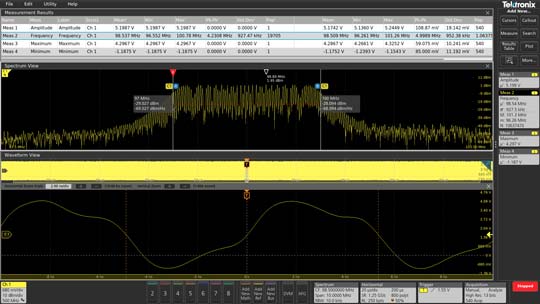

- 멀티 채널 스펙트럼 분석
통찰력 있는 측정
고해상도 12비트 아날로그-디지털 컨버터를 차용하여 신호 세부사항을 표시합니다. 다중 채널 스펙트럼 분석, 측정 통계, 테이블 및 추세 플롯을 원할 때마다 사용자의 관점을 변경합니다.
- 1.25GHz에서 12비트 해상도, 50MHz에서 16비트 해상도
- DDC를 내장하여 다중 채널, 동기화된 스펙트럼 분석
- 결과 테이블, 측정 통계, 히스토그램, 추세 플롯 보기

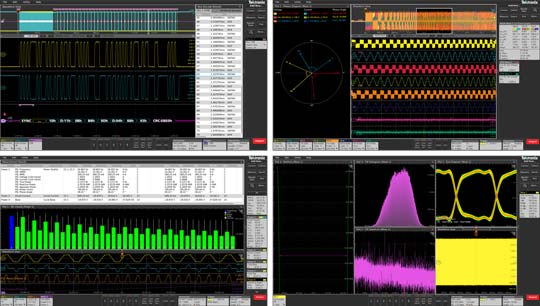

고급 솔루션
5 시리즈는 다양한 애플리케이션 측정으로 사용자의 요구에 맞게 적응합니다. 고급 분석 패키지를 개별적으로 추가하거나 애플리케이션 번들을 설치하여 더 다양한 워크로드를 처리합니다
- 가장 일반적인 인터페이스를 포함하는 25개 이상의 시리얼 프로토콜 지원
- 고급 1단계 및 3단계 전원 분석 패키지
- 신호 무결성 및 전력 무결성을 위한 측정 도구
- Windows® 운영 체제(옵션) 를 사용하여 PC 소프트웨어 실행 가능

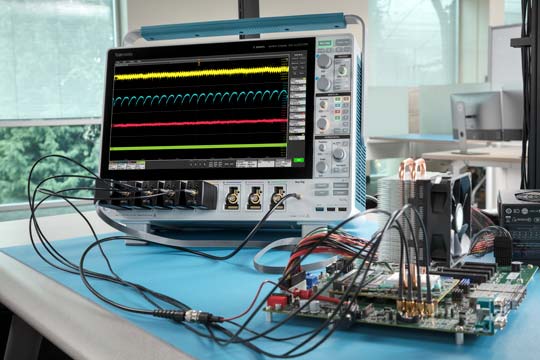

더 많은 신호를 보는 더 많은 방법
다양한 기능의 입력 및 고급 프로빙 기술을 사용하면 더 많은 내용을 볼 수 있습니다.
- 최대 8개의 FlexChannel™ 입력(최대 8개의 아날로그 또는 64개의 디지털 신호)와 외부 트리거 입력
- 3.9pF 입력 커패시턴스를 지원하는 500MHz 또는 1GHz 프로브 포함
- TekVPI 프로브 인터페이스는 광범위한 액티브, 디퍼런셜, 아이솔레이티드 및 전류 프로브를 지원합니다.

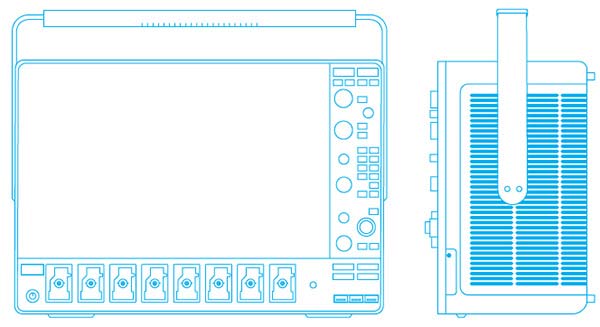

사양 개요
입력 채널
- FlexChannel 입력 4개, 6개 또는 8개.
- 각 FlexChannel에서 TLP058 1 프로브를 통해 아날로그 신호 입력 1개 또는 디지털 로직 입력 8개 제공
- 새로운 기능 보조 트리거 입력
대역폭1
- 350MHz, 500MHz, 1GHz, 2GHz
샘플링 속도
- 6.25GS/s
레코드 길이 1
- 모든 아날로그/디지털 채널에서 최대 5000M 포인트
내부 데이터 저장 장치1
- 새로운 기능 250GB 이동식 SSD
프로토콜 디코드 1
- 사용 가능한 25개 이상의 프로토콜
신호 발생기 1
- 13표준 파형 유형 + 임의
- 새로 만들기 100MHz최대 주파수
디지털 전압계 2
- 4자리
트리거 주파수 카운터 2
- 8자리
디스플레이
- 15.6인치(385mm)
- TFT 컬러 HD(1920 × 1080) 해상도 정전용량(멀티터치) 터치스크린
1 - 옵션이며 업그레이드 가능
2 - 제품 등록 시 무료
거의 모든 곳에서 작업 및 협업
실험실 외부에서 데이터를 캡처하고 다음 벤치 또는 다음 시간대의 엔지니어와 쉽게 협업할 수 있습니다.
- 웹 브라우저를 사용하여 자신의 네트워크 내에서 연결 및 범위 제어
- PC를 스코프처럼 작업할 수 있도록 TekScope™ PC 분석 소프트웨어를 사용하여 범위 내/외부의 데이터 분석
- 옵션인 TekDrive 원 버튼 클라우드 스토리지를 통해 데이터 보존 및 협업이 용이
2023년 11월 펌웨어 출시로 새로운 기능과 옵션 지원
모든 장비에서 업그레이드
- 새로운 측정 주석에는 기준 레벨, 상단/기본 레벨, 시작점/끝점 등이 표시됩니다.
- 새 추적 파일은 프로그래밍 인터페이스로 전송된 명령을 기록합니다.
고급 분석 옵션이 있는 장비의 업그레이드
- 고급 전력 측정 및 분석(PWR) 기능이 있는 장비는 임피던스 측정에 위상 응답, Tg 및 Q(Tg) 플롯이 추가되고, 디퍼런셜 프로브 및 보드 플롯에 대한 위상 래핑이 지원됩니다.
- 폭넓은 밴드갭 이중 펄스 테스트(WBG-DPT) 기능이 있는 장비는 스위칭 및 타이밍 분석의 수준 결정이 향상됩니다.
- 인버터, 모터 및 드라이브 분석(IMDA) 고조파 기능이 있는 장비에는 TDD 측정, THD-R 및 THD-F 획득 추이 도표와 IEEE519-2022 지원이 추가됩니다. IMDA-DQ0이 탑재된 장비는 리졸버를 완전하게 지원합니다. IMDA-MECH가 탑재된 장비는 향상된 QEI 지원을 받습니다.
- 고급 지터 분석(DJA) 기능이 있는 장비는 아이 다이어그램 마스크 테스트가 개선됩니다.
- NFC 무선 프로토콜 디코딩 및 검색(RFNFC) 기능이 있는 장비에는 ISO/IEC 14443B 및 FeliCa 표준에 대한 지원이 추가됩니다.
- I3C 디코딩 및 트리거링(SRI3C) 기능이 있는 장비는 검색 및 트리거링 기능이 향상됩니다.
Windows를 실행하지 않는 장비에서 업그레이드
- e*Scope 비밀번호 인증.
업데이트된 PC 소프트웨어
- TekScope 파형 분석 소프트웨어는 이제 위에 나열된 많은 새로운 기능과 옵션을 통합합니다.
Models
| Model | 아날로그 대역폭 | 샘플링 속도 | 레코드 길이 | 아날로그 채널 | 디지털 채널 | 함수 발생기 출력 |
|---|---|---|---|---|---|---|
| MSO58B | 350MHz ~ 2GHz | 6.25GS/s | 62.5M ~ 500M | 8 | 최대 64개(옵션) | 1(옵션) |
| MSO54B | 350MHz ~ 2GHz | 6.25GS/s | 62.5M ~ 500M | 4 | 최대 32개(옵션) | 1(옵션) |
| MSO56B | 350MHz ~ 2GHz | 6.25GS/s | 62.5M ~ 500M | 6 | 최대 48개(옵션) | 1(옵션) |
| Model | 아날로그 대역폭 | 샘플링 속도 | 레코드 길이 | 아날로그 채널 | 디지털 채널 | 함수 발생기 출력 |
|---|---|---|---|---|---|---|
| MSO58B | 350MHz ~ 2GHz | 6.25GS/s | 62.5M ~ 500M | 8 | 최대 64개(옵션) | 1(옵션) |
| MSO54B | 350MHz ~ 2GHz | 6.25GS/s | 62.5M ~ 500M | 4 | 최대 32개(옵션) | 1(옵션) |
| MSO56B | 350MHz ~ 2GHz | 6.25GS/s | 62.5M ~ 500M | 6 | 최대 48개(옵션) | 1(옵션) |
