측정솔루션
오늘날의 효율적인 전력 컨버터에 필요한 출력 와트당 입력 전원은 적어졌지만, 전력 컨버터에 대한 측정 자체는 파워 서플라이 측정에서 점덤 더 많아지고 있습니다. 토폴로지는 점점 더 복잡해지고 기생 성분은 어디에서나 발생하므로 시뮬레이션과 측정을 자세히 비교해야 합니다. 스위칭 주파수가 증가하면 EMI를 제어하기가 더 어려워집니다. 또한, 시스템에는 넓은 주파수 범위의 낮은 노이즈 특성을 가진 고속 응답 파워 서플라이가 필요합니다. 그리고 여러분이 찾던 솔루션이 바로 여기에 있습니다.
스위칭 손실 측정 및 분석
스위칭 손실은 스위치 모드 파워 서플라이(SMPS)에서 전체 손실의 상당 부분을 차지합니다. 동작 조건에서 측정하는 방법을 알아보십시오.
- Turn-on, Conduction 및 Turn-off 기간 동안 스위칭 손실을 정의할 수 있습니다.
- 측정을 설정하는 방법
- 수동 설정 및 연산을 사용하여 스위칭 손실 수행
- 자동 파워 분석 옵션을 사용하여 스위칭 손실 수행
회로 내 인덕터 및 변압기 손실 측정

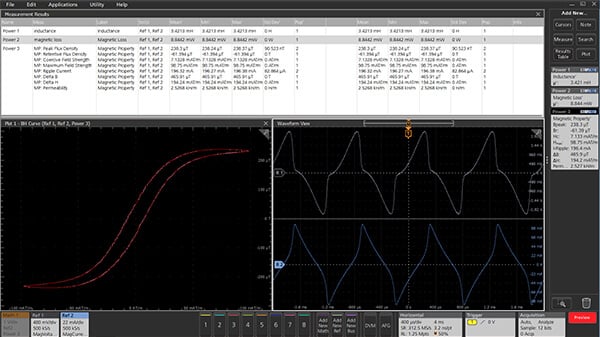

인덕턴스, 손실 및 B-H 곡선을 포함한 자기 구성 요소에 대한 회로 내 오실로스코프 측정에 대해 알아보십시오.
- 자기 특성에 대한 확인
- 동작 조건에서 인덕턴스 측정
- 인덕터와 변압기에서 손실 측정
GaN 및 SiC 스위칭 장치 측정
빠른 스위칭 속도와 커먼 모드 전압 때문에 측정에 어려움이 있습니다. 이 문제를 해결하는 방법을 알아보십시오.
- 커먼 모드(common mode) 고전압 해결
- 여러 제어 및 타이밍 신호를 동시에 측정
- 더 빠른 자동 측정 수행
- 사전 적합성 EMC 테스트 실시
트랜지스터 SOA(안전 동작 영역)
측정을 통해 FET, IGBT 또는 BJT가 데이터 시트에 지정된 안전 동작 영역 내에서 작동하는지 확인하십시오.
- 전압 및 전류에 대한 부분 검사 수행
- 한계(Limit) 테스트를 사용하여 과전류 또는 과전압 찾기
- 자동 마스크 테스트
파워 서플라이 제거비
PSRR(Power Supply Ripple Rejection Ratio)은 전력 컨버터 AC-DC 또는 DC-DC 회로가 출력에 도달하면서 리플을 얼마나 잘 제거할 수 있는지를 측정한 것입니다. 이것은 일반적으로 다양한 주파수에서 수행되며 AC-DC 또는 DC-DC 컨버터의 매우 중요한 자격 요건입니다. 5 및 6 시리즈 MSO를 위한 텍트로닉스의 새로운 PWR 소프트웨어는 이제 동일한 소프트웨어로 이 측정을 할 수 있도록 해주어 다른 테스트 설정이 필요 없습니다.
파워 서플라이 제어 루프 응답 측정
제어 루프 분석은 제어 로직에서 적절한 주파수 응답을 확인하는 중요한 단계입니다. 시스템의 안정성에 대한 인사이트를 얻으려면 루프 주파수 응답을 확인하고 회로의 이득 및 위상 마진을 측정해야 합니다. 함수 발생기가 내장된 오실로스코프를 사용해 보드 플롯 측정을 위한 VNA 사용을 피할 수 있습니다. 아래의 링크를 사용해 제어 루프 분석에 대해 자세히 알아보십시오.
