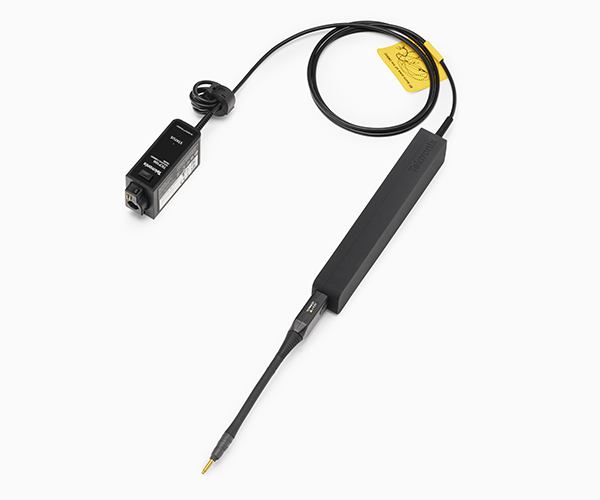

IsoVu™ 절연 전류 프로브

IsoVu 절연 전류 프로브 시리즈 전류 프로브를 사용하여 보다 정확한 동적 션트 기반 전류 측정을 수행하세요. 높은 대역폭, 유연한 범위, 완벽한 갈바닉 절연, 매우 낮은 노이즈로 기존의 한계를 뛰어넘을 수 있어 전력 회로의 플로팅 섹션에서 전류 션트의 저잡음 측정에 이상적입니다.

프로브와 통합되도록 특별히 설계된 혁신적인 광대역 션트는 완벽한 고대역폭, 저잡음 전류 측정 솔루션을 정의합니다.

문의하기

데이터 시트

대역폭

최대 1GHz

공통 모드 전압

최대 1.8kV

노이즈 영향

1GHz에서 150µVRMS

공통 모드 제거

최대 140dB

현재 측정에 대한 새로운 차원의 가시성.

오실로스코프 전류 측정의 혁신

IsoVu 절연 전류 프로브는 고성능 션트 또는 CVR과 함께 사용하면 DC에서 수백 MHz까지 측정할 수 있습니다. 프로브 팁과 스코프 사이의 완벽한 RF 절연으로 접지 루프가 제거되고 공통 모드 노이즈가 크게 감소하며 낮은 감쇠, 50Ω 입력 임피던스, 차폐 팁으로 노이즈 기여도가 낮습니다.

세 가지 대역폭 옵션: 250 MHz, 500 MHz, 1 GHz
1MHz에서 최대 90dB CMRR
노이즈 영향 < 4.7nV/√Hz (1GHz에서 <150 µV)

SiC 및 GaN 전력 변환기에 대한 새로운 인사이트 확보

와이드 밴드갭 스위칭 디바이스에서 빠르게 변화하는 전류를 측정하는 경우 션트 프로브는 클램프온 프로브보다 더 많은 대역폭을 제공할 수 있습니다. IsoVu 절연은 접지 루프를 제거하고 고전압 회로에서 측정할 수 있으며 매우 높은 CMRR을 제공합니다. 따라서 IsoVu 절연 전류 프로브는 하이사이드 SiC 및 GaN 스위칭 FET의 션트 및 CVR의 전류 측정에 이상적입니다.

250MHz, 500MHz 또는 1GHz 대역폭/li>
1800VRMS 공통 모드 전압/li>
1MHz에서 최대 90dB CMRR/li>
1000V CAT II 안전 등급

스위칭 성능에 대한 낮은 노이즈 이미지를 얻으려면 IsoVu 전압 프로브와 결합하세요.

저전력 설계에서 나노초 및 마이크로암페어 수준의 전류 소모 측정

낮은 수준의 동적 전류를 정확하게 측정하는 것은 IoT 및 모바일 디바이스의 전력 관리를 최적화하는 데 매우 중요합니다. IsoVu 절연 전류 프로브와 광대역 션트를 사용하면 절전 상태에서 활성 상태로 전환, 메모리 액세스 및 I/O 활동과 같은 특정 시스템 활동 중에 소비되는 전류를 확인할 수 있습니다. 텍트로닉스 광대역 션트는 IsoVu 전류 프로브와 함께 작동하여 탁월한 대역폭, 절연 및 보호 기능을 갖춘 30μA의 낮은 실제 전류 측정이 가능합니다.

최대 1GHz의 프로브 대역폭
노이즈 영향 < 4.7nV/√Hz (1GHz에서 <150 µV)
12V, 24V, 48V 전원 레일 또는 그 이상 쉽게 측정 가능

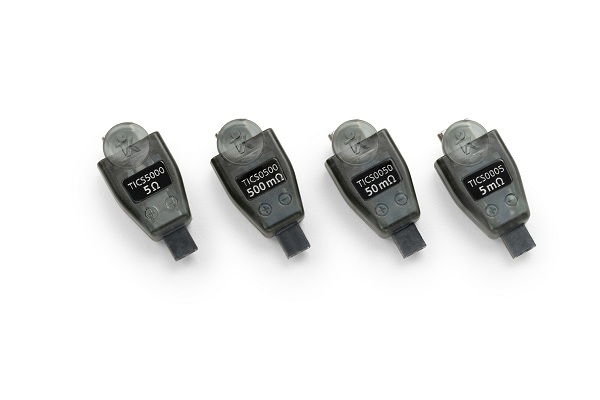

250MHz 대역폭 션트: 5mΩ, 50mΩ, 500mΩ 또는 5Ω

광대역  shunts로 저전류 및 고대역폭 측정에 어떻게 대처하는지 알아보세요.

연결 문제 최소화

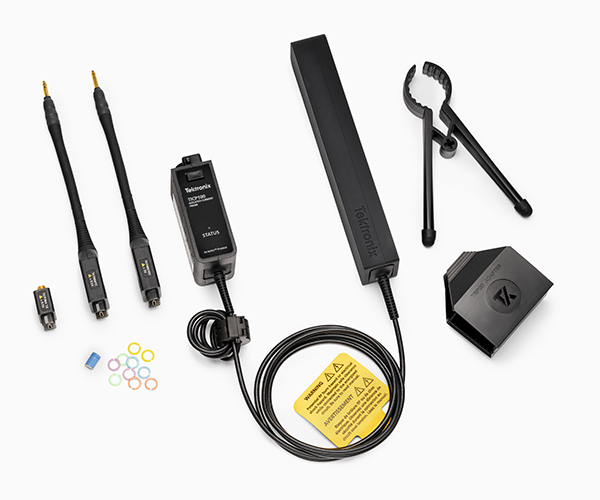

유연한 프로브 팁과 케이블은 연결의 번거로움을 최소화하는 동시에 노이즈를 제한합니다. 쉽게 구부러져 DUT에 안정적으로 연결할 수 있도록 부담을 줄여줍니다. 텍트로닉스 광대역 션트는 표준 사각형 핀을 사용하여 테스트 포인트당 낮은 비용으로 고성능을 제공합니다.

프로브 팁은 차폐형 고대역폭 MMCX 커넥터로 종단되며, 기성품 SMA 또는 BNC 어댑터와 호환됩니다.
온보드 션트 및 테스트 포인트를 위해 25밀리 사각형 핀에 쉽게 연결 가능
스코프가 팁 감쇠 및 션트 값을 자동으로 인식합니다.
포함된 바이포드 및 삼각대 어댑터가 안정성을 제공합니다.

4, 5, 6 시리즈 MSO 오실로스코프와의 원활한 통합

4, 5, 6 시리즈 MSO 오실로스코프는 고급 전력 분석 기능으로 잘 알려져 있습니다. IsoVu 전류 프로브는 이 오실로스코프들과 원활하게 호환됩니다. TekVPITM 프로브 인터페이스는 프로브에 전력을 공급하고 프로브와 팁을 자동으로 감지하여 스코프 사용자 인터페이스에서 프로브 매개변수를 조정할 수 있습니다. 이를 통해 오실로스코프의 프로그래밍 명령어를 사용하여 테스트를 자동화할 수도 있습니다.

극한의 온도 범위에서 검증 테스트 수행

이 극한 온도 팁 옵션을 사용하면 IsoVu 절연 전류 프로브가 -40°C부터 +125°C까지의 넓은 온도 범위에서 안정적인 측정이 가능합니다.

길이 6피트(1.8m) 의 이 팁은 온도 챔버 내부에 위치한 DUT와 챔버 외부의 전류 프로브를 MMCX 커넥터로 간편하게 연결할 수 있도록 설계되었습니다. 이 팁은 1배, 10배, 100배 감쇠 옵션으로 제공되며, 최대 700MHz의 대역폭을 지원합니다.

모델	대역폭	디퍼런셜 전압	공통 모드 전압	공통 모드 제거비	정가	구성 및 견적
TICP050	500MHz	±0.5V (1x 팁) ±5V (10x 팁) ±50V (100x 팁)	1.8 kV 오염 등급 1 1000V CAT II	DC에서 140dB 1MHz에서 90dB(1x 팁)	-	문의하기
TICP100	1GHz	±0.5V (1x 팁) ±5V (10x 팁) ±50V (100x 팁)	1.8 kV 오염 등급 1 1000V CAT II	DC에서 140dB 1MHz에서 90dB(1x 팁)	-	문의하기
TICP025	250MHz	±0.5V (1x 팁) ±5V (10x 팁) ±50V (100x 팁)	1.8 kV 오염 등급 1 1000V CAT II	DC에서 140dB 1MHz에서 90dB(1x 팁)	-	문의하기
